Vector Tesla Serisi ağır hizmet tipi çift kolonlu zemin tipi universal test makinesi — 300 kN'a kadar yüksek kuvvetli çekme, basma, eğme ve makaslama; ASTM E4 / ISO 7500-1 Sınıf 0.5.

VTR-40-0100

Universal Test Makinesi (100–300 kN)

Genel bakış & Teknik özellikler İndirmeler Standartlar
Teklif iste

Genel Bakış

Vector Tesla Serisi çift kolonlu zemin tipi universal test makinesi, yüksek kuvvetli laboratuvar ve endüstriyel ortamlar için elektromekanik malzeme testinin zirvesini temsil eder. 100 kN'dan 300 kN'a uzanan yük kapasiteleriyle bu ağır hizmet tipi sistemler; en zorlu çekme, basma, eğilme ve makaslama uygulamaları için özel olarak tasarlanmıştır.

Güçlendirilmiş bir tabana cıvatalanmış masif çift kolonlu çelik kasa etrafında inşa edilen Tesla 100–300 kN universal test makinesi; aşırı yüklerde sarsılmaz yapısal rijitlik ve laboratuvar sınıfı ölçüm doğruluğu sunar — Tesla ailesinin geri kalanıyla aynı ±%0,5 Sınıf 0,5 hassasiyetini ve 5 kHz veri toplama hızını korur. Modern bir elektromekanik servo tahrik, uyarlanabilir kontrol ve Vector'ün birleşik test yazılımıyla desteklenen makine; malzeme sertifikasyon laboratuvarları, yapısal test tesisleri, havacılık-otomotiv AR-GE merkezleri ve endüstriyel kalite kontrol operasyonları için tartışmasız yüksek kapasiteli platformdur.

Öne Çıkanlar

  • 100 – 300 kN ağır hizmet tipi yük kapasitesi
  • 5 kHz veri toplama (24-bit), tüm yük aralığında
  • ±%0,5 doğruluk — ISO 7500-1 Sınıf 0,5 / ASTM E4
  • 0,0005 – 500 mm/dak servo tahrikli krosşaft — hidrolik pompa veya yağ bakımı yok
  • FEA ile optimize edilmiş çift kolon çelik kasa, geniş test hacmi, Kat. 4 çift kanallı güvenlik devresi

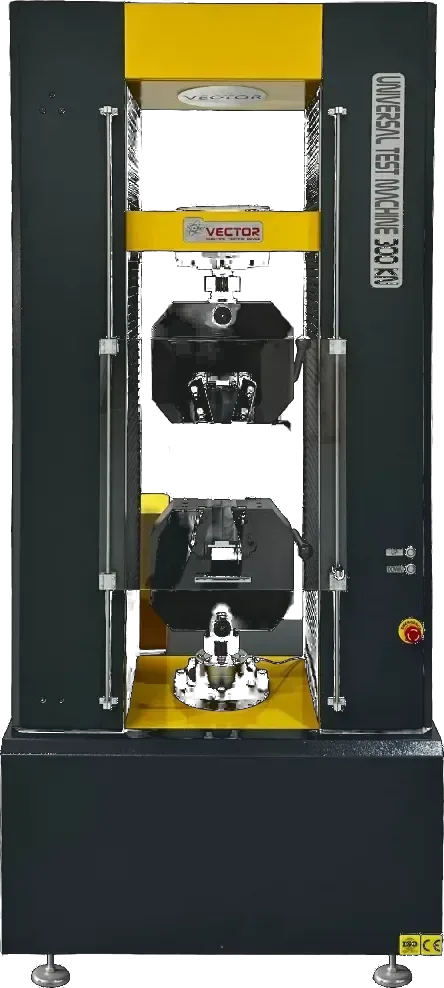

Vector Tesla Serisi 300 kN çift kolonlu zemin tipi universal test makinesi

Uygulama Alanları

Çok çeşitli malzeme, numune geometrisi ve endüstriyel sektörler için yüksek kuvvetli, standart ve özel mekanik testler üzerine tasarlanmıştır.

Metaller & Alaşımlar

Yüksek mukavemetli çelik, alüminyum alaşımları, titanyum ve paslanmaz çelik şerit, çubuk ve tellerin ASTM E8 / ISO 6892-1 uyumlu çekme testleri — akma dayanımı tespiti, kopma yükü ve kesit daralması ölçümleri dahil.

İnşaat & Altyapı

Donatı çubuklarının (rebar) ASTM A370'e göre çekme ve sıyrılma testleri, yapısal cıvata ve ankraj kalifikasyonu, bağlantı elemanı makaslaması ve büyük ölçekli kablo çekme testleri.

Havacılık & Otomotiv

Kompozit panellerde katmanlar arası kayma ve çekme, büyük polimer yapısal bileşen kırılma testi, yapıştırıcı lap-shear, braket ve takoz basma testleri ile çarpışma emici ezme testleri.

Endüstriyel Bileşenler

Kaynaklı bağlantıların, yüksek mukavemetli dökümlerin, dövme parçaların ve hassas işlenmiş yapısal montajların sertifikasyonu ve rutin kalite kontrolü — izlenebilir Sınıf 0,5 kayıtlarıyla.

Araştırma & Malzeme Bilimi

Yeni nesil kompozit ve yüksek mukavemetli polimerlerin elastik ve plastik bölgelerde tam gerilme–gerinim karakterizasyonu; ISO 527 uyarınca yorulma başlangıcı çalışmaları için çok aşamalı yükleme protokolleri.

Özel Uygulamalar

Standart dışı fikstür, büyük numune geometrisi veya özel yükleme profili mi gerekiyor? Vector uygulama mühendisleri çift kolon zemin tipi kasayı uyarlar ve numuneleriniz için özel bir test protokolü geliştirir.

Avantajlar & Özellikler

Tesla Serisi'nin yük aralığının uç noktasında laboratuvar hassasiyeti ve endüstriyel çalışma süresi sunan ağır hizmet mühendislik tercihleri.

FEA

Ağır Hizmet Tipi Çift Kolon Çelik Kasa

Güçlendirilmiş tabana cıvatalanmış, hassas işlenmiş yüksek dereceli çelik kolonlar; kasa geometrisi sonlu elemanlar analizi (FEA) ile optimize edilmiştir. 300 kN'da kasa deformasyonu pratikte ihmal edilebilir — uygulanan yer değiştirme doğrudan numune deformasyonuna yansır ve tepe yükünde uzama ile modül doğruluğu korunur.

Uzun Strok

Geniş Test Hacmi

Dikey test alanı ve krosşaft hareketi; uzun donatı çubuklarını tek strokta kopmaya kadar çekecek şekilde boyutlandırılmıştır. Geniş kolon aralığı; iri numuneleri, çok noktalı eğme fikstürlerini ve büyük kupon kavramalarını geometrik kısıtlama olmadan barındırır.

±%0,5

Sınıf 0,5 Yük Ölçümü

Tüm 100–300 kN aralığında ASTM E4 / ISO 7500-1 Sınıf 0,5 ile doğrulanmış ±%0,5 okuma doğruluğu. Değiştirilebilir yük hücreleri (örn. 300 kN kasada 50 kN hassas hücre) saklı kalibrasyonla otomatik yüklenir; aktif aşırı yük koruması düşük kapasiteli hücreleri kazara hasardan korur.

5 kHz

Yüksek Kapasiteli Veri Toplama

Klips tipi, uzun gauge'lı ve temassız video ekstansometre verisi; tamamı 5.000 Hz'de örneklenir. Rakip yüksek kapasite testerlarındaki tipik 1 kHz'in beş katı — Lüders bantları, keskin akma geçişleri ve ani kırılma olayları aliasing'siz yakalanır.

EM Tahrik

Modern Elektromekanik Servo

Yüksek torklu servo motor ve büyük boyutlu bilyalı vida iletimi; sürünme ve gevşeme testleri için 0,0005 mm/dak'dan hızlı çekme için 500 mm/dak'a kadar kontrollü hareket sağlar. Hidrolik pompa, yağ bakımı veya sürekli gürültü yoktur — sürekli yükte üstün pozisyon tutma doğruluğu sunar.

24/7

Güvenilirlik & Aşırı Yük Koruması

Büyük boyutlu bilyalı vidalar, ağır hizmet rulmanlar ve sürekli yüksek yük döngüleri için anma değerli endüstriyel servo tahrikler. Milisaniye yanıtlı aşırı yük algılama, ani kopmada krosşaftı durdurur; yazılım çalışma süresini, çevrim sayısını ve yük histogramlarını izleyerek proaktif bakım uyarıları üretir.

Tesla Yazılımı arayüzü

Gelişmiş Yazılım & Kontrol

Vector universal test makinesi ailesinin tamamını süren aynı birleşik Tesla Test Yazılımı — yapısal malzeme çalışmalarına özgü yüksek yükler, uzun test süreleri ve zengin enstrümantasyon için optimize edilmiştir.

  • Yüksek Kapasiteli Test Yöntem Kütüphanesi — ASTM E8, ASTM A370, ISO 6892, ASTM D3039 ve daha fazlası için ASTM / ISO / DIN / EN şablonlarına uygun yükleme hızı, bekleme süresi, akma algılama ve kopma hassasiyeti önceden ayarlı yöntemler.

  • Çok Aşamalı Test Profilleri — ön yükleme, bekleme, kontrollü rampa, çevrim ve kopmaya kadar çekme segmentleri için grafik sekans editörü — kompozit karakterizasyonu, kanıt yük testleri ve gerilme gevşemesi çalışmaları için kritik.

  • 5 kHz Gerçek Zamanlı Uyarlanabilir Kontrol — tahrik çıkışı tüm ölçüm kanallarına karşı sürekli modüle edilir; metal numune akmaya başladığında krosşaft hızı anında uyum sağlar ve hedef yükleme ya da gerinim hızı akma sonrası deformasyonda da korunur.

  • Entegre Çevre Birimi Kontrolü — hidrolik kavramalar, çevre kabini sıcaklık rampaları, video ekstansometre senkronizasyonu ve yardımcı I/O tek arayüzden yönetilir; test öncesi kontrol listeleri her cihaz tolerans içine girene kadar çalışmayı engeller.

  • Otomatik Analiz & Esnek Raporlama — %0,2 ofset akma, çekme dayanımı, elastik modül, uzama, kesit daralması, kırılma enerjisi ve özel parametreler otomatik olarak hesaplanır; ham veri arşivlenir ve revize parametrelerle yeniden analiz edilebilir.

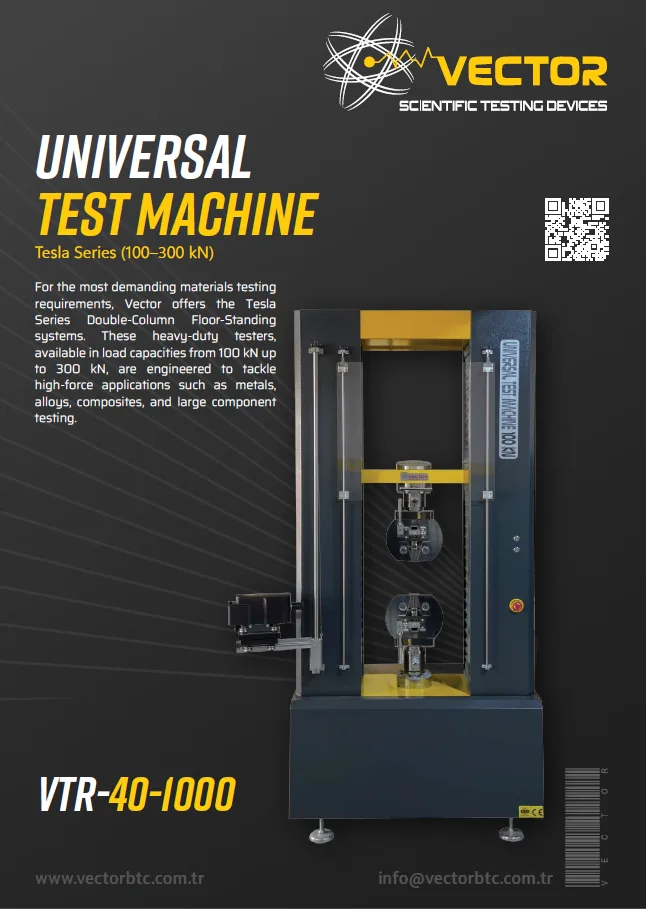

Vector Tesla Serisi 100–300 kN çift kolonlu universal test makinesi — broşür kapağı

İndirilebilir İçerik

Vector Tesla Serisi ağır hizmet tipi çift kolonlu zemin tipi universal test makinesi (100–300 kN) için hızlı başvuru — yük hücresi seçenekleri, konfigürasyon tercihleri, uygulama alanları ve ana teknik özellikler.

PDF İndir

Ağır Hizmet Tipi Çift Kolonlu Universal Test Makinesi

Teknik Veri

Ürün Kodu
VTR-40-0100
Maksimum Kapasite
300 kN
Kasa Tasarımı
Çift kolon, çelik konstrüksiyon
Test Alanı Yüksekliği
1100 mm (yapılandırılabilir)
Hız Aralığı
0,0001 – 500 mm/dak
Veri Toplama
5 kHz; 24-bit çözünürlük
Doğruluk Sınıfı
±%0,5 — ISO 7500-1 (Sınıf 0,5)
Güç Gereksinimleri
120/240 V, 50/60 Hz
Operatör Arayüzü
PC yazılımı
Bağlantı
USB
Güvenlik Özellikleri
Acil durdurma, çift limit switch, kabin
İsteğe Bağlı Aksesuarlar
Pnömatik kavramalar, gelişmiş ekstansometreler, özel fikstürler
Genel Boyutlar (Y×G×D)
2250 × 1050 × 650 mm
Ağırlık
~900 kg
