Vector VTR-1024 şoklama tablası — EN 196-1, ISO 679 ve ilgili EN çimento yöntemlerine uygun harç prizması sıkıştırması; sabit strok ve frekans, kalıp sıkma çubukları.

VTR-1024

Şoklama Tablası

EN 196-1 · ISO 679 · harç prizma sıkıştırma · sabit strok

Genel bakış & Teknik özellikler İndirmeler Standartlar
Teklif iste

Genel bakış

Vector VTR-1024 şoklama tablası, çimento harç prizmalarını tekdüze ve tekrarlanabilir şok enerjisiyle sıkıştırır — kür ve çimento, harç ile diğer bağlayıcılarda eğilme veya basınç dayanımı testinden önce boşluk ve kenar kusurlarını azaltır.

EN 196-1, ISO 679, EN 413-2, EN 459-2 ve EN 13454-2 yöntemlerini izleyen laboratuvarlar için tasarlanan VTR-1024, her kalıp katmanına aynı sıkıştırmayı ileten kontrollü strok ve frekans sunar. Ses yalıtımlı muhafaza, rijit taban ve acil durdurma düğmeli ön panel, yoğun çimento QC hatlarında güvenli ve tekrarlanabilir çalışmayı destekler.

Değiştirilebilir prizma kalıbı sıkma çubukları bölgesel kalıp standartlarına uyum sağlar. Cihaz; yayılma tablaları, karıştırıcılar, kür dolapları ve basınç çerçevelerinin yanında doğal konumlanır — Vector strok, frekans ve aparatları referans yöntemlerinize ve iç SOP’larınıza göre yapılandırır.

Özet

  • VTR-1024 — çimento harç prizması sıkıştırması
  • Kontrollü şok — sabit strok ve frekans seçenekleri
  • Kalıp kelepçeleri — bölgesel prizma kalıbı arayüzleri
  • Ses yalıtımı — laboratuvar muhafazası
  • EN 196-1, ISO 679 ve ilgili EN çimento yöntemleri
  • CE makine uygunluğu

Standartlar ve uygunluk

Standart kütüphanesine göz atın

EN 196-1, ISO 679, EN 413-2, EN 459-2 ve EN 13454-2 iş akışları için tasarlanmıştır. EN 196-1 ve ISO 679 özetlerine bakın. CE işaretli makine.

Vector VTR-1024 şoklama tablası — ses yalıtımlı muhafazada prizma kalıbı sıkıştırması

Sektörler ve uygulamalar

Çimento tesisi QC’sinden harç ve bağlayıcı Ar-Ge’sine kadar şoklama tablası, kür dolapları ve eğilme/basınç dayanım çerçevelerinden önce tekdüze prizma sıkıştırması sağlar.

Cement manufacturing

Routine plant QC on mortar prisms — repeatable jolt compaction before flexural and compressive strength tests on production and development mixes.

Ready-mix & mortar

Construction materials laboratories preparing prisms for EN 196-1-style strength programmes — consistent layer compaction across shifts and operators.

Building materials R&D

Binder, admixture, and aggregate trials where prism void structure must stay comparable so strength trends reflect formulation changes, not hand compaction.

University & teaching

Physical testing courses that link specimen preparation, standard jolt protocols, and later flexural or compressive strength measurement.

Multi-method cement labs

Integrated lines with flow tables, Vicat frames, and presses — the VTR-1024 closes the gap between fresh mortar workability checks and cured prism testing.

Need a method-matched setup?

Vector application support helps align stroke, frequency, clamp bars, and accessories with EN 196-1, ISO 679, and your internal SOPs.

Temel özellikler

Built for repeatable prism compaction, operator-safe jolting action, and stable performance in cement and mortar QC laboratories.

196-1

Standard prism prep

Controlled jolt action supports EN 196-1, ISO 679, and related mortar prism preparation where stroke and frequency must stay consistent.

Jolt

Uniform compaction energy

Fixed stroke and frequency options deliver the same energy into each mould layer — fewer voids and edge defects than hand rodding alone.

Clamps

Mould clamp bars

Interchangeable clamp interfaces secure regional prism moulds during jolting — quick changeover between mould sizes and standards.

Panel

Front-panel operation

Start/stop, digital counter, and emergency stop support safe shared-lab use beside mixers, curing cabinets, and strength frames.

Quiet

Sound-dampened enclosure

Lined enclosure reduces acoustic impact in open laboratory bays while keeping mould access clear for filling and cleaning.

CE

Laboratory machinery

CE-marked equipment with guarded motion and rigid base for long-term service on industrial floors.

Vector VTR-1024 şoklama tablası — açık muhafaza, prizma kalıbı kelepçeleri ve kontrol paneli

Kontrollü şok hareketi ve operatör arayüzü

Prizma dayanımı her katmanın nasıl sıkıştırıldığına bağlıdır. VTR-1024 tekdüze şok enerjisi uygulayarak eğilme ve basınç sonuçlarının bağlayıcı kalitesini yansıtmasını — operatörler arası el ile sıkıştırma farklarını değil — sağlar.

  • Stroke & frequency — configuration matched to EN 196-1, ISO 679, and your internal SOPs.

  • Front-panel control — start/stop, digital counter, and emergency stop for safe shared-lab use.

  • Mould clamps — secure regional prism moulds during jolting with quick fixture changeover.

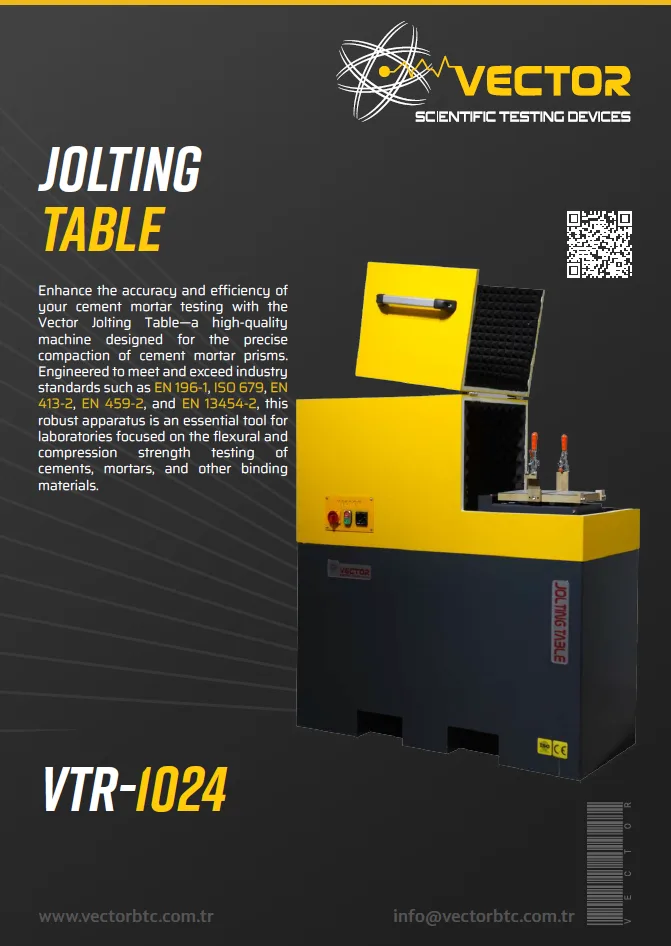

Vector VTR-1024 şoklama tablası — broşür kapağı

İndirmeler

Vector VTR-1024 şoklama tablası ürün broşürü — teknik özellikler, kontroller ve tipik çimento harç prizması laboratuvar uygulamaları.

Broşür (PDF)

Vector Şoklama Tablası serisi

Teknik genel bakış

Ürün kodu
VTR-1024
Application
Cement mortar prism compaction
Tabla hareketi
Controlled jolt (stroke and frequency per configuration)
Mould interface
Prism mould clamp bars
Typical methods
EN 196-1, ISO 679, EN 413-2, EN 459-2, EN 13454-2
Tipik uygulamalar
Cement QC, mortar prism prep, building materials R&D
Conformity
CE-marked machinery

Seçimde yardım mı gerekiyor?

Uygulama ekibimiz ekipmanı standartlarınıza ve numunelerinize göre eşleştirebilir.
