Vector VTR-1012-C Gaia sürekli titreşimli disk öğütücü — entegre öğütme hücresi, otomatik besleme ve oransal numune bölücü; 2–3 mm beslemeyi sürekli ölçer, 0,5 mm altı ince fraksiyonu kesintisiz boşaltır.

VTR-1012-C

Gaia Sürekli Titreşimli Disk Öğütücü

2–3 mm besleme · sürekli <0,5 mm ince · otomatik bölücü

Genel bakış & Teknik özellikler İndirmeler Standartlar
Teklif iste

Genel bakış

Vector VTR-1012-C Gaia, sürekli titreşimli disk öğütücü olarak laboratuvar ve tesis numune hazırlığında kesintisiz çalışır — sabit halka-puck öğütme hücresi ile otomatik besleme ve entegre fraksiyonlama yüksek hacimli iş akışlarında parti değişimine gerek kalmadan devam etmenizi sağlar.

2–3 mm aralığındaki malzeme üstten dolum hunisinden sabit debiyle öğütme hücresine aktarılır. Titreşimli öğütmeden sonra parçacıklar entegre oransal numune bölücüden geçer ve 0,5 mm'den ince fraksiyon sürekli boşaltılır — XRF, eritme veya otomatik bölme için dengeli ince akış; iri malzeme hücrede devreder.

Gaia, vardiya boyunca kesintisiz çalışma gerektiren yüksek hacimli hazırlık odaları ve endüstriyel KK hatları için uygundur. Vector huni kapasitesi, bölücü oranı ve aşınan parçaları debi hedeflerinize göre yapılandırır — çimento ve klinkerden arama jeolojisine ve proses tesisi sertifikasyonuna kadar.

Bir bakışta

  • 2–3 mm — üst huniden ölçülür besleme
  • Sürekli ince boşaltma — 0,5 mm altı
  • Halka-puck titreşimli öğütme hücresi
  • Oransal bölücü — entegre fraksiyonlama
  • Kesintisiz — yüksek hacimli laboratuvarlar için
  • CE makine uygunluğu

Standartlar ve uygunluk

Standart kütüphanesine göz atın

CE işaretli makine olarak sunulur. Kalite sisteminiz belirli hazırlık veya test yöntemlerine atıf yapıyorsa öğütücüyü kütüphanemizdeki uygun standartlarla eşleştirin — Vector uygulama ekibi incelik hedeflerini sonraki analiz adımlarına bağlamanıza yardımcı olur.

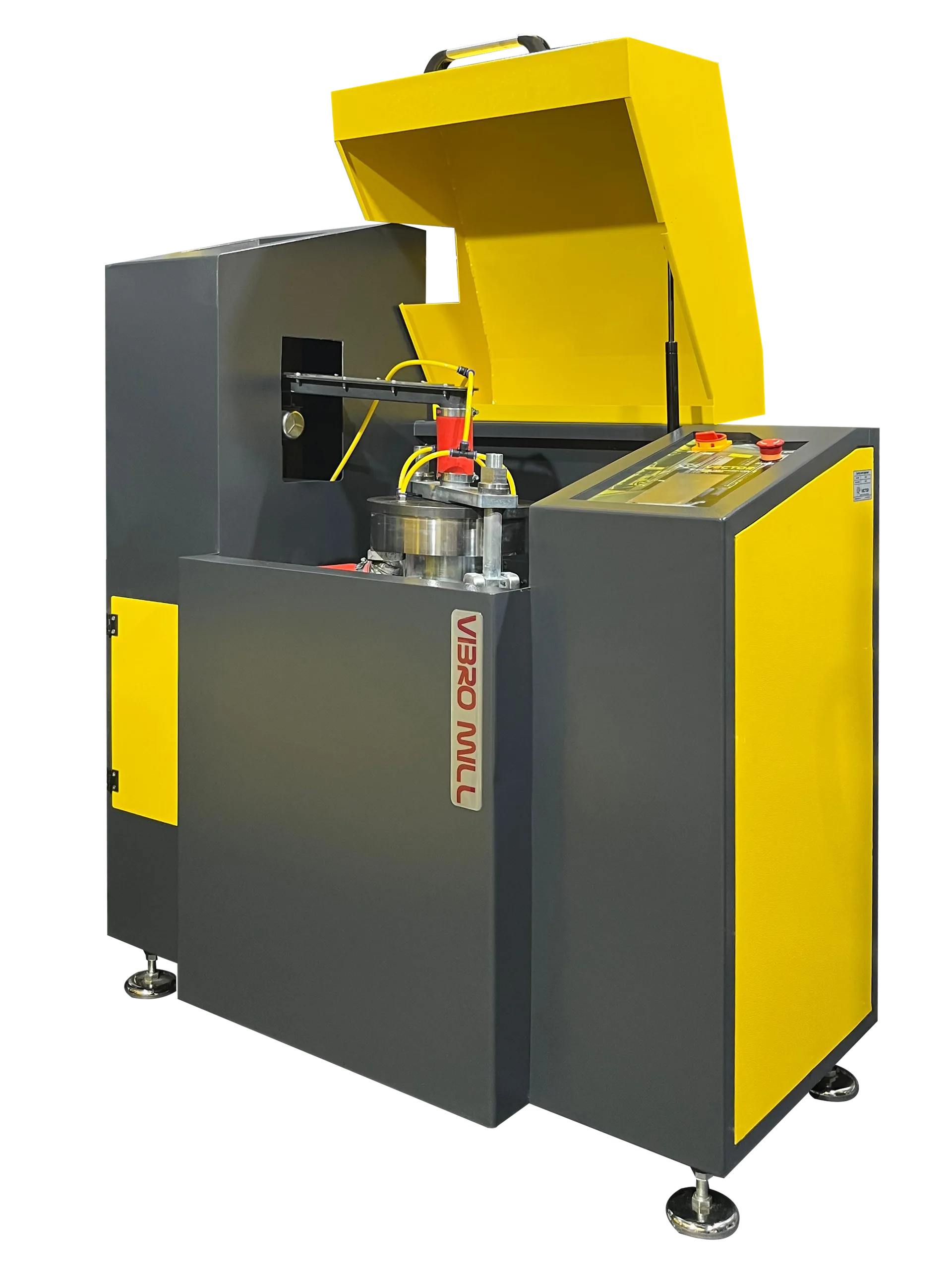

Vector VTR-1012-C Gaia continuous vibratory disc mill — zemin tipi ünite, üst besleme hunisi

Sektörler ve uygulamalar

Çimento ve maden KK'sinden arama ve endüstriyel sertifikasyona, Gaia parti boşaltma duraksaması olmadan dengeli ince fraksiyon gerektiren iş akışlarını destekler.

Çimento ve yapı malzemeleri

Klinker, kireçtaşı ve harç alt numuneleri — Blaine, XRF veya kimyasal KK öncesi kontrollü ince fraksiyona.

Madencilik ve mineraller

Cevher, konsantre ve arama bölüntüleri — sürekli ince boşaltma otomatik bölücü veya eritme tezgahlarına besler.

Endüstriyel KK ve sertifikasyon

Ölçülü besleme ve kesintisiz bölücü boşaltması debiyi dengeleyen vardiya ölçekli proses ve sertifikasyon laboratuvarları.

Eğitim ve yöntem geliştirme

Üretim gerçekçiliğinde titreşimli disk platformunda sürekli öğütme, besleme debisi ve fraksiyonlama öğretimi.

Debi planlama

Vector uygulama desteği huni, bölücü oranı ve öğütme ortamını hedef PSD ve günlük numune sayınıza göre boyutlandırır.

Belirli bölücü oranı veya debi mi gerekiyor?

Vector uygulama desteği besleme debisi, bölücü ayarı ve öğütme süresini SOP ve sonraki analitik yöntemlerinize göre eşleştirir.

Öne çıkan özellikler

Yüksek hacimli hazırlık laboratuvarlarında sürekli titreşimli öğütme, ölçülü besleme ve güvenilir kesintisiz çalışma için tasarlanmıştır.

2–3 mm

Ölçülü besleme

Üstten dolum hunisi malzemeyi 2–3 mm aralığında sabit debiyle sabit öğütme hücresine iletir.

İnce

Sürekli ince boşaltma

Entegre oransal bölücü 0,5 mm altı ince fraksiyonu kesintisiz analitik hazırlık için sürekli boşaltır.

Halka

Titreşimli disk hücresi

Sabit hücrede halka-puck eylemi rutin incelik kontrolü için tekrarlanabilir darbe öğütmesi sağlar.

Bölücü

Oransal numune bölücü

Entegre fraksiyonlama çıkışı sürekli böler; uzun koşularda ince akış temsil gücünü korur.

Kesintisiz

Vardiya ölçekli çalışma

Her numune arasında parti boşaltma için duramayan yüksek hacimli laboratuvar ve endüstriyel tesisler için.

CE

Güvenlik ve uygunluk

CE işaretli makine; endüstriyel muhafaza ve aşınan parça kontrolü için erişim.

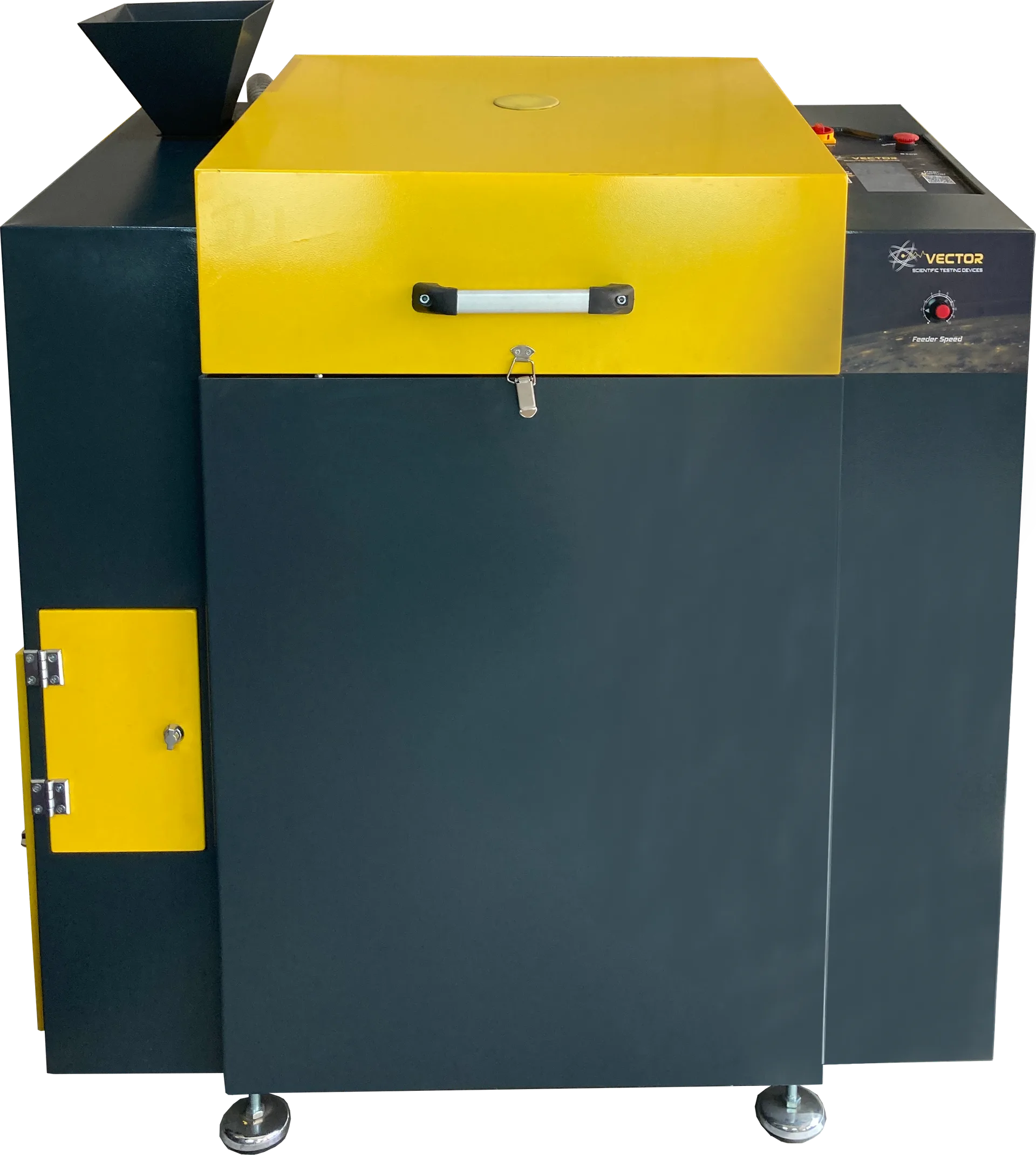

Vector VTR-1012-C Gaia — sürekli titreşimli disk öğütücü, besleme hunisi ve kontroller

Sürekli besleme ve fraksiyonlama

Laboratuvarların beslemeyi ölçmek, öğütmek ve ince fraksiyonu elle parti aktarımı olmadan ayırmak için tek platforma ihtiyaç duyduğu durumlarda Gaia öne çıkar. Entegre bölücü ince akışı sürdürür; operatörler besleme seviyesi ve aşınan parçaları izler.

  • Ölçülü besleme — constant-rate delivery from the hopper stabilises particle size across long campaigns.

  • Oransal bölücü — 0,5 mm altı malzemeyi sürekli ayırır, sonraki analize hazırlar.

  • Halka-puck hücresi — sert, kırılgan inorganiklerde tekrarlanabilir darbe öğütmesi için sabit geometri.

Vector VTR-1012-C Gaia titreşimli disk öğütücü — broşür kapağı

İndirmeler

Vector VTR-1012-C Gaia sürekli titreşimli disk öğütücü broşürü — besleme sistemi, bölücü ve tipik yüksek hacimli uygulamalar.

Broşür (PDF)

Vector Gaia serisi

Teknik genel bakış

Model
VTR-1012 GAIA
Disk malzemesi
Isıl işlem görmüş krom çelik, opsiyonel tungsten karbür
Besleme boyutu
2–3 mm
Çıkış boyutu
< 0,5 mm
Kapasite
0,3–7 kg
Motor gücü
2,2 kW – 1500 rpm
Besleme mekanizması
Sabit hızlı hunili sürekli besleme
Numune bölücü
Dahili oransal bölücü (entegre)
Temizlik sistemi
HMI üzerinden aktive edilen pnömatik tahliye boruları
Toz emme
Otomatik toz giderimi için vakum girişi
Kontrol arayüzü
7″ HMI dokunmatik ekran
Gürültü seviyesi
< 70 dB (ses yalıtımlı kabin)
Çalışma modu
Sürekli — manuel hücre değişimi gerektirmez
Besleme gerilimi
380 VAC ± %5
Frekans
50 Hz
Elektrik güvenliği
CE onaylı bileşenler
Gövde
Sağlam çelik şase, ses yalıtımlı güvenlik kabini
Hücre desteği
Hava yastıklı hücre desteği
Numune bölücü tipi
RSD — akıllı döner numune ayırıcı
Ölçüler
600 × 1300 × 1400 mm
Ağırlık
520 kg
