Vector Tesla Serisi çift kolonlu zemin tipi universal test makinesi — 5–50 kN'da endüstriyel QA ve AR-GE; ASTM E4 / ISO 7500-1 Sınıf 0.5 hassasiyetinde.

VTR-40-0050

Üniversal Test Makinesi (5–50 kN)

Genel bakış & Teknik özellikler İndirmeler Standartlar
Teklif iste

Genel Bakış

Vector Tesla Serisi çift kolonlu zemin tipi universal test makinesi, talepkâr endüstriyel ve araştırma ortamlarında orta-yüksek kuvvet aralığındaki malzeme testleri için tasarlanmış yüksek kapasiteli bir çalışma platformudur. 5 kN'dan 50 kN'a uzanan yük kapasitesi seçenekleriyle yapısal rijitlik, gelişmiş elektronik ve tezgah üstü sistemlerin ölçüm doğruluğunu ödün vermeden sunar.

Çift kolon çelik kasa; çekme, basma, eğilme, makaslama ve soyma testlerinde olağanüstü yük kararlılığı, krosşaft hizalaması ve burulma sertliği sağlar — mühendislik plastikleri ve elastomerlerden metaller, kompozitler ve yapısal bileşenlere kadar geniş bir malzeme yelpazesi için. Yüksek hızlı dijital denetleyici, değiştirilebilir yük hücreleri ve Vector'ün birleşik test yazılımıyla 5–50 kN universal test makinesi; üretim kalite kontrol laboratuvarları ve orta seviye AR-GE tesislerinde tutarlı, izlenebilir sonuçlar üreten kesin çözümdür.

Öne Çıkanlar

  • 5 – 50 kN yük kapasitesi aralığı
  • 5 kHz veri toplama (24-bit)
  • ±0.5% doğruluk — ISO 7500-1 Sınıf 0.5 / ASTM E4
  • 1000 mm/dak'ya kadar krosşaft hızı (50 kN modelinde 500 mm/dak)
  • Çift kolon çelik kasa, tüm boy T-yuvalı aksesuar kanalları, 6 sensör girişine kadar

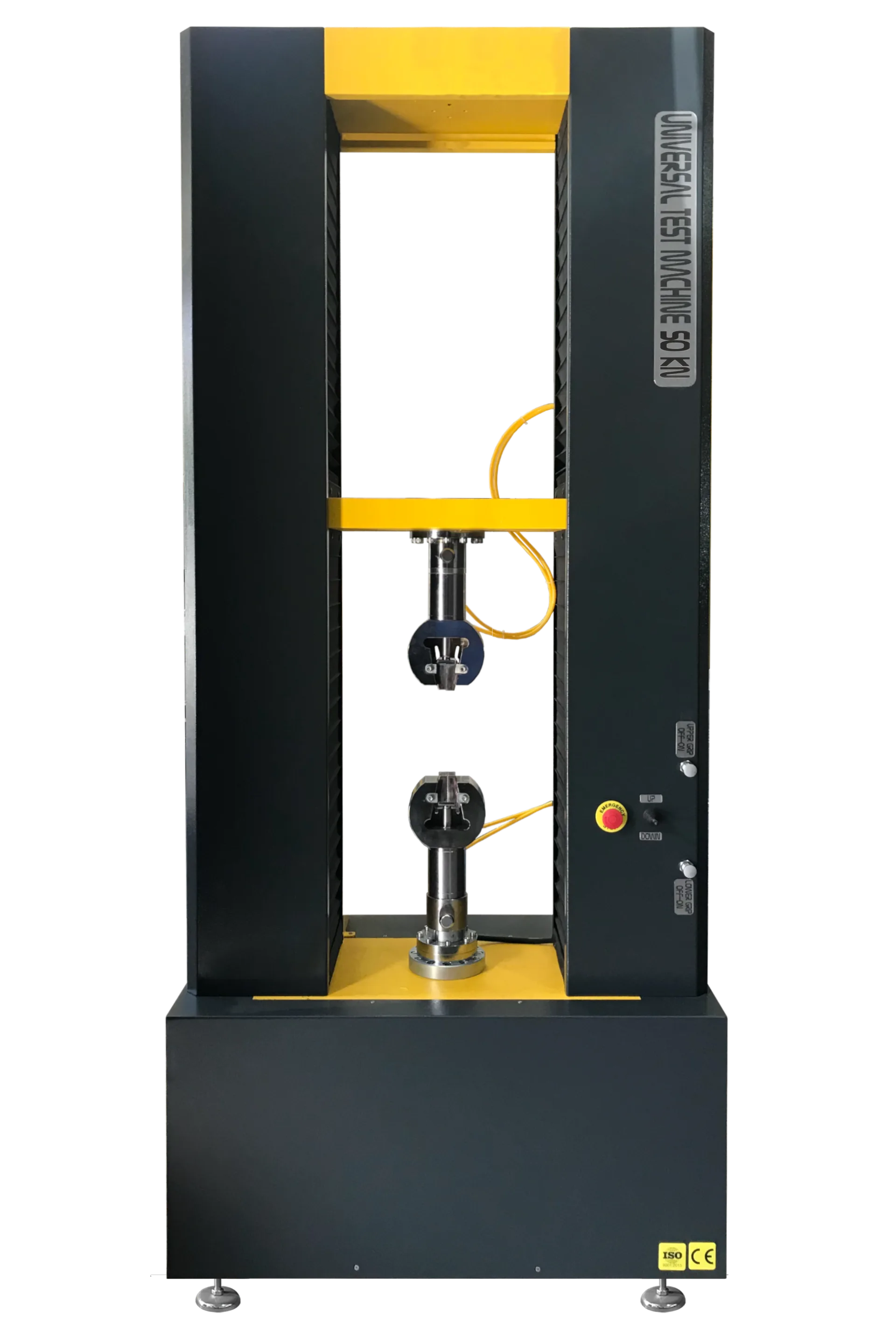

Vector Tesla Serisi 50 kN çift kolonlu zemin tipi universal test makinesi

Uygulama Alanları

Tesla Serisi 5–50 kN çift kolonlu universal test makinesi, geniş bir endüstri ve malzeme yelpazesinde hem standart hem de özel mekanik testleri kapsar.

Plastik & Polimer

ISO 527 ve ASTM D638'e göre çekme testleri, ASTM D790'a göre eğilme testleri, rijit köpük ve polimer blokların basma testleri, çok katmanlı film ve laminatlarda soyma ve yırtılma testleri.

Metaller & Bağlantı Elemanları

Metal şerit, tel, sac, cıvata ve hassas işlenmiş bileşenlerde ISO 6892-1 ve ASTM E8 / E8M uyumlu akma dayanımı ve nihai çekme dayanımı ölçümleri.

Otomotiv & Havacılık

Yapısal yapıştırıcılarda bindirme makas (lap-shear) testleri, kompozit katmanlar arası kayma, kablo ve harness çekme, braket basma ve kauçuk takoz rijitlik karakterizasyonu.

Ambalaj & Tüketici Ürünleri

Karton kenar ezme (edge crush) dayanımı, şişe top-load testi, esnek poşetlerde ısıl yapıştırma soyma dayanımı (ASTM F88), fermuar kapatma yorulması ve kulp ile güvenlik kapaklarında ayırma kuvveti testleri.

Biyomedikal & Tekstil

ISO 13934-1'e göre kumaş çekme ve yırtılma testleri, dikiş dayanımı, dokuma ve dokusuz kumaş karakterizasyonu, implant fiksasyon çekme ve ortopedik cihaz testleri.

Özel Uygulamalar

Kütüphanede olmayan bir fikstür veya test yöntemi mi gerekiyor? Vector uygulama mühendisleri çift kolon kasayı uyarlar ve numuneleriniz için özel bir test protokolü geliştirir.

Avantajlar & Özellikler

Çift kolonlu zemin tipi universal test makinesinden üretim kalitesinde verim ve izlenebilir doğruluk sağlamak için tasarlanmış performans özellikleri.

5 kHz

Sektör Lideri Veri Toplama

Saniyede 5.000 örneğe kadar — rakip orta sınıf testerların tipik 1 kHz oranının beş katı. Akma noktalarını, bağlantı elemanı kopma yüklerini ve çatlak başlangıç olaylarını tam 24-bit çözünürlükle yakalar.

±0.5%

Hassas Yük Ölçümü

Yük hücresinin nominal kapasitesinin 1/10.000'ine kadar doğruluk. Her kasa, izlenebilir ve denetime hazır sonuçlar için ASTM E4 / ISO 7500-1 Sınıf 0.5 sertifikasıyla kalibre edilir.

Rijit

Çift Kolon Çelik Kasa

Hassas işlenmiş yüksek mukavemetli çelik çift kolon mimarisi, tam 50 kN nominal yükte bile üstün burulma sertliği ve minimum sapma sağlar — uygulanan yer değiştirmenin doğrudan numune deformasyonuna yansımasını garanti eder.

5 N → 50 kN

Değiştirilebilir Yük Hücreleri

Birkaç Newton'dan tam 50 kN kapasiteye kadar hızlı değişimli, otomatik tanımlı yük hücreleri. Kalibrasyon katsayıları operatör müdahalesi olmadan yüklenir — tek kasa, birden çok makinenin yerini alır.

T-Yuva

Entegre Aksesuar Bağlantısı

Her iki kolonda tüm boy T-yuvalı aksesuar kanalları; ekstansometre, klips tipi gauge, çevre kabini, anti-buckling kılavuzu ve yan destek fikstürlerinin alet kullanmadan bağlanmasını sağlar. Önden ve arkadan açık erişim.

6×

Genişletilebilir Sensör Girişleri

Altı eşzamanlı kanal — yük hücresi, boyuna ve enine ekstansometreler, gerinim köprüleri, sıcaklık ve yardımcı transdüserler — tek bir test koşusunda tam 5 kHz hızında örneklenir.

Tesla Yazılımı arayüzü

Gelişmiş Yazılım & Kontrol

Hem üretim QA verimi hem de AR-GE derinliği için tasarlandı. Vector Tesla Test Yazılımı; gerçek zamanlı veri toplama, otomatik toplu raporlama ve regülatörlerin beklediği standartlarla kutudan çıkar çıkmaz uyum sunar.

  • QA İçin Optimize Edilmiş Test Kütüphanesi — çekme, eğilme, soyma, lap-shear ve basma testleri için ASTM, ISO, DIN ve EN şablonlarına uygun 600+ önceden yüklü yöntem.

  • Toplu Test & İstatistiksel QA — numune partilerinde otomatik sıralı test; canlı ortalama, standart sapma, Cpk ve geçti/kaldı metriklerini hesaplar; tamamlandığında ISO 9001 uyumlu denetime hazır raporlar üretilir.

  • Çift Arayüz — üretim katı QA için iş akışı odaklı dokunmatik tablet ve gelişmiş analiz, özel formüller ve rapor tasarımı için tam PC arayüzü.

  • >1 kHz Kapalı Çevrim Kontrol — rampa, bekleme ve döngü fazlarında overshoot'suz kuvvet ve yer değiştirme kontrolü — hıza duyarlı malzemeler ve sabit gerinim hızlı metal testleri için kritik.

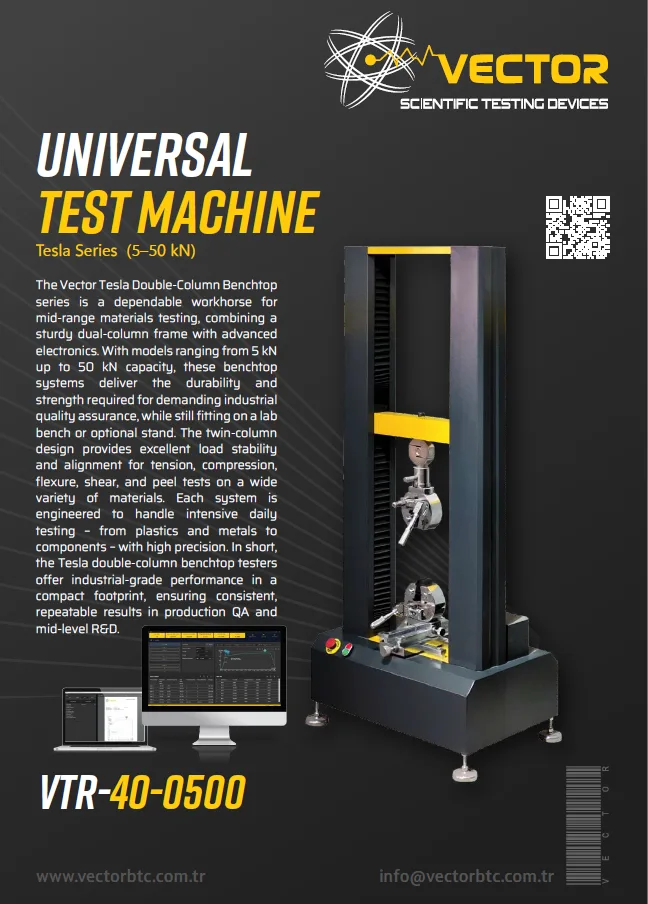

Vector Tesla Serisi 5–50 kN çift kolonlu universal test makinesi — broşür kapağı

İndirilebilir İçerik

Vector Tesla Serisi çift kolonlu zemin tipi universal test makinesi (5–50 kN) için hızlı başvuru — yük hücresi seçenekleri, konfigürasyon tercihleri, uygulama alanları ve ana teknik özellikler.

PDF İndir

Çift Kolonlu Universal Test Makinesi

Teknik Veri

Model kodu
VTR-40-0500
Maksimum kapasite
5 – 50 kN
Kasa tasarımı
Çift kolon, çelik konstrüksiyon
Test alanı yüksekliği
1100 mm (yapılandırılabilir)
Hız aralığı
0.0001 – 1000 mm/dak (50 kN modelinde 500 mm/dak)
Veri toplama
5 kHz; 24-bit çözünürlük
Doğruluk sınıfı
±0.5% — ISO 7500-1 (Sınıf 0.5)
Sensör kanalları
6 senkron girişe kadar
Güç gereksinimleri
120 / 240 V, 50 / 60 Hz
Operatör arayüzü
PC yazılımı + opsiyonel dokunmatik ekran
Bağlantı
USB
Güvenlik özellikleri
Acil durdurma, çift limit anahtarı, opsiyonel kabin (CE uyumlu)
Opsiyonel aksesuarlar
Pnömatik kavramalar, gelişmiş ekstansometreler, özel fikstürler
Genel boyutlar (Y×G×D)
1710 × 670 × 510 mm
Ağırlık
~300 kg
