Charpy darbe test sistemleri ve Charpy test cihazları — emilen enerji, çentik tokluğu, ISO 148-1 ve ASTM E23. Vector; 300 J'den 750 J'ye manuel, yarı otomatik ve robotik Charpy hatları ile düşük sıcaklık Charpy'yi laboratuvarınıza göre tasarlar.

VTR-11-0000

Charpy Sistemi

Charpy darbe sistemleri — veriminize, enerjinize ve standartlarınıza göre mühendislik

Genel bakış & Teknik özellikler İndirmeler Standartlar
Teklif iste

Vector Charpy çözümleri

Teslim ettiğimiz her Charpy darbe test sistemi, numunelerinize, standartlarınıza, veriminize ve bütçenize göre kapsamlandırılır — tek tip katalog kutusu değil.

Metal laboratuvarları için Charpy darbe test sistemleri

Charpy darbe test sistemi (Charpy test cihazı veya Charpy için yapılandırılmış sarkaçlı darbe cihazı), standart çentikli metal çubuğun kırılması için gereken emilen enerjiyi ölçer — yapısal çelikler, kaynaklar ve basınç ekipmanı malzemelerinde darbe tokluğu, çentik tokluğu ve sünek-kırılgan geçiş davranışının en çok atıf alınan göstergelerinden biridir.

Vector; kalite kontrol, kaynak prosedürü yeterliliği, fabrika sertifikasyonu ve AR-GE için eksiksiz Charpy test makinesi hatları sunar: kompakt manuel sarkaç ünitelerinden, robotik numune işlemeli yüksek verimli otomatik Charpy tesislerine; isteğe bağlı düşük sıcaklık Charpy koşullandırması ve ISO 148-1 ile ASTM E23'e uyumlu dijital raporlamaya kadar.

İmalat atölyesi için tek bir 300 J gövde veya çelik tesis için 750 J otomatik hücre ihtiyacınız olsun — uygulama mühendislerimiz sarkaç enerjisi, örs geometrisi, soğutma stratejisi ve yazılım entegrasyonunu sizin test programınıza göre tanımlar; Charpy V-çentik, Charpy U-çentik ve ASME, EN ve API inşaat kodlarında geçen şahit test iş akışları dahil.

Özet

  • Charpy emilen enerji (KV, KU) — metal çentikli çubuk darbe testi
  • 300 J – 750 J — tipik sarkaç aralığı (projeye özel)
  • Düşük sıcaklık Charpy — geçiş sıcaklığı ve kış sınıfı çelik programları
  • Manuelden tam otomatiğe — günlük test hacmine uygun konfigürasyon
  • ISO 148-1 · ASTM E23 — temel metalurjik Charpy standartları

Standartlar ve uygunluk

Standart kütüphanesi

Charpy programları yapısal çelik, basınçlı kap, boru hattı ve kaynak yeterliliği standartlarında belirtilir. Vector, üretim öncesi gerekli kodları makine kapasitesi, numune desteği, çekiç geometrisi ve rapor alanlarıyla eşleştirir.

ISO 148-1ASTM E23

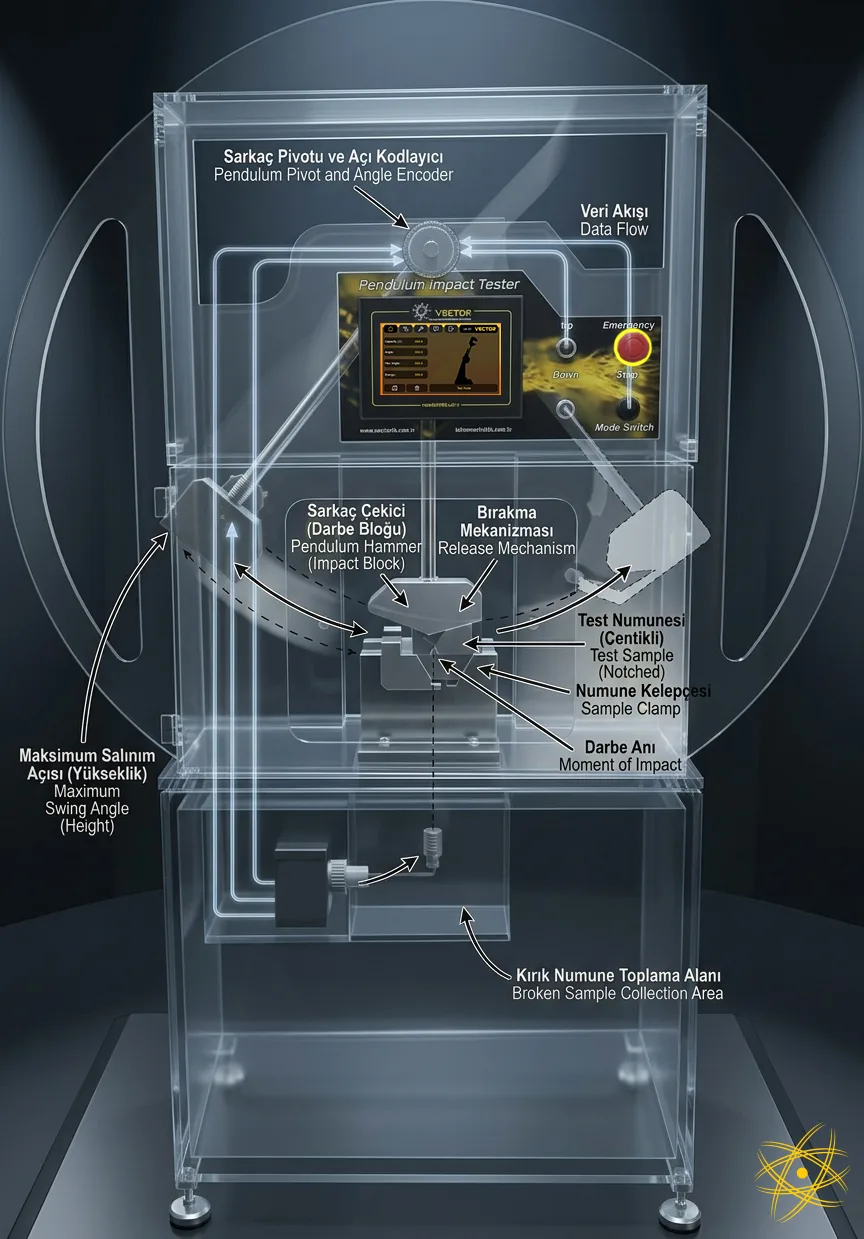

Vector amiral Charpy darbe test hattı — sarkaç, numune kelepçesi, kontrol paneli ve veri akışı etiketli şema

Charpy darbe testi nedir?

Charpy testi, çentikli metal numunenin yüksek hızda darbe altında ne kadar enerji emdiğini değerlendiren standart bir sarkaç darbe yöntemidir — Charpy makinesi sipariş eden veya fabrika sertifikası yorumlayan herkes için temel kavramlar.

İlke

Charpy darbe testinde, kontrollü çentiğe sahip işlenmiş bir çubuk (genelde KV için 2 mm V-çentik, KU için 5 mm U-çentik) iki örs üzerinde yatay durur. Sarkaç çekici bilinen yüksekliğe kaldırılır ve serbest bırakılır; kırılma sırasında kaybedilen enerji Charpy emilen enerjidir ve joule olarak raporlanır. Daha yüksek enerji, test sıcaklığında genelde daha fazla tokluk anlamına gelir.

Izod testinden (plastiklerde yaygın konsol yönlendirme) farklı olarak Charpy, metallerde yatay üç nokta eğilme kullanır — bu yüzden köprü, basınçlı kap ve boru hattı şartnameleri neredeyse her zaman Izod yerine Charpy V-çentik darbe testi referans verir.

Laboratuvarlarda ne ölçülür

  • Emilen enerji (KV, KU) — malzeme test raporlarındaki birincil kabul ölçütü
  • Yanal genleme — bazı programlarda ek süneklik göstergesi
  • Kırılma görünümü — kayma yüzdesi, kristallik veya kırılgan/sünek kırılma
  • Geçiş sıcaklığı — düşük sıcaklık serisinde enerji–sıcaklık eğrisi

Charpy testi neden önemlidir

Soğuk servis, sismik olaylar veya darbe yüklemesinde yapısal arızalar çoğu zaman yetersiz yerel tokluktan başlar. Charpy çentik tokluğu verileri mühendislerin çelik sınıfı seçmesine, kaynak prosedürlerini yeterlendirmesine ve inşaat ile basınç ekipmanı kodlarına uyumu kanıtlamasına yardımcı olur. Modern bir Charpy darbe test cihazı doğru enerji ölçümü, güvenli yüksek enerji çalışması ve tekrarlanabilir numune konumlandırması gerektirir — özellikle günlük test hacmi yüzlerce çubuğa ulaştığında.

Charpy ve Izod darbe testi karşılaştırması — numune yönü, çekiç yolu ve emilen enerji

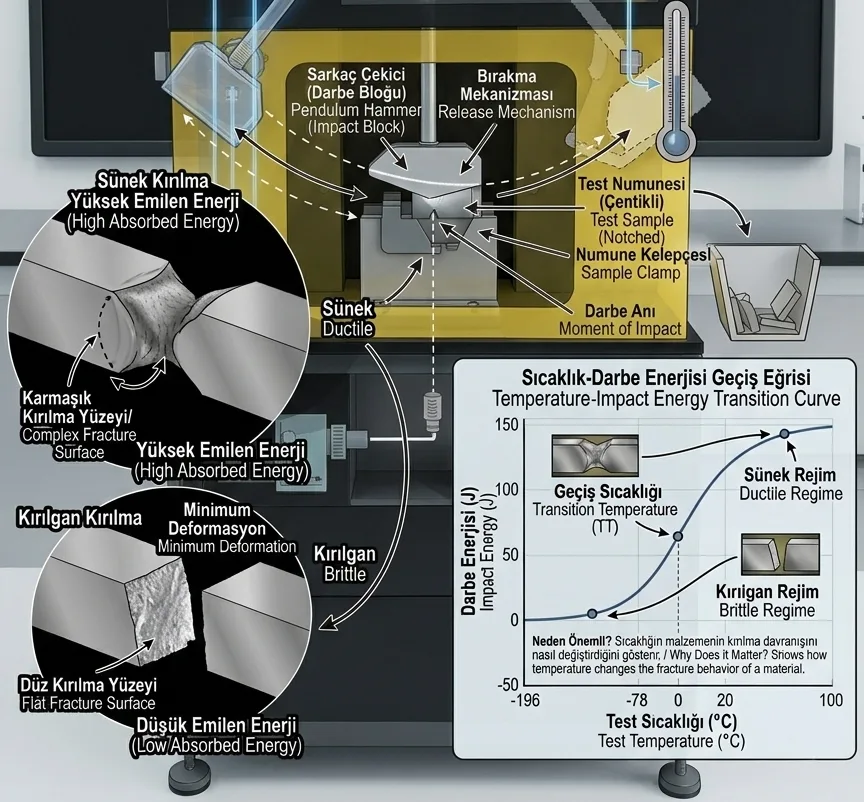

Charpy darbe testi infografiği — sünek ve kırılgan kırılma, test düzeneği ve sıcaklık–enerji geçiş eğrisi

Charpy sistemleri ne için kullanılır?

Charpy test cihazları, kodlar ortam veya düşük sıcaklıkta tokluk kanıtı istediğinde metal mekanik testinin merkezindedir. Tipik programlar:

  • Çelik fabrikası ve servis merkezi KK — sac, profil ve çubukta 0 °C veya −20 °C'de minimum KV.
  • Kaynak prosedürü yeterliliği (WPQ) — termal döngü sonrası kaynak metali ve HAZ Charpy setleri.
  • Basınçlı kaplar ve kazanlar — ASME ve EN basınç ekipmanı uygulamasındaki çeliklerde tokluk doğrulaması.
  • Boru hatları ve açık deniz — hat borusu sınıflarında yüksek hacimli Charpy kampanyaları.
  • Kök neden analizi ve AR-GE — döküm, ısıl işlem veya alaşım etkilerinin sünek-kırılgan geçişe etkisi.

Sektörler ve malzemeler

Vector Charpy darbe test sistemleri; karbon ve düşük alaşımlı çelikler, yüksek mukavemetli yapısal kaliteler, kaynaklar, dökümler ve Charpy tipi çubukların belirtildiği seçilmiş renksiz programları destekler.

İnşaat ve altyapı

Yapı çeliği, köprü elemanları — kalınlık ve sınıfa göre Charpy V-çentik şartları.

İmalat ve kaynak

WPS/PQR yeterliliği — zorunlu sıcaklıklarda HAZ ve kaynak metali Charpy setleri.

Enerji ve proses

Basınçlı kap sacı ve dövmeler — MDMT değerlendirmesi için düşük sıcaklık Charpy serileri ile birlikte.

Gemi ve ağır sanayi

Gövde ve açık deniz yapısal çelikleri — düşük sıcaklıkta sözleşmeli çentik tokluğu.

Otomotiv ve makine

Seçilmiş yüksek mukavemetli çelik bileşenler ve güvenlik kritik kaynaklarda Charpy kabul limitleri.

Ticari test laboratuvarları

Karma müşteri Charpy iş yükleri — otomasyon ve LIMS entegrasyonu ile daha kısa teslim süresi.

Vector VTR-11-0600 Robo otomatik Charpy darbe test sistemi

Vector Charpy testine nasıl yaklaşır?

Vector, Charpy ekipmanını yalnızca sabit katalog SKU'su olarak satmaz. Charpy darbe test sistemlerini ihtiyacınıza göre mühendislik ederiz — enerji seviyesi, numune hacmi, otomasyon derecesi, soğutma yöntemi, tesis düzeni ve karşılamanız gereken standartlar.

  • İhtiyaç analizi — günlük test sayısı, numune tipleri (KV/KU), sıcaklık aralığı ve rapor çıktıları.
  • Yapılandırılabilir mimari — manuel gövdeler, yarı otomatik yükleyiciler veya tam robotik hücreler (referans: VTR-11-0600 Robo).
  • Entegrasyon — güvenlik kilitlemeleri, numune kimliği ve LIMS / sertifika şablonlarına aktarım.
  • Yaşam döngüsü desteği — sarkaç doğrulama, çekiç ve örs bakımı, operatör eğitimi.

Laboratuvarınız için mesaj nettir: neyi, ne hızda test etmeniz gerektiğini söyleyin — iş akışınızı jenerik bir makineye zorlamak yerine size uyan Charpy sistemini tasarlarız.

İhtiyacınıza göre yapılandırma

Vector Charpy hatlarında tipik yapı taşları — nihai spesifikasyon her zaman projeye özeldir.

300–750 J

Sarkaç enerjisi

Hafif kesitlerden ağır plaka ve büyük kesit Charpy çubuklarına kadar değiştirilebilir çekiciler ve gövdeler.

Manuel

Operatörlü gövdeler

Düşük hacimli KK, eğitim ve saha laboratuvarları için ekonomik Charpy makineleri.

Robo

Otomatik hücreler

Çelik tesisleri ve yüksek verimli test evleri için robotik depolar ve toplu raporlama.

Düşük T

Kriyojenik Charpy

−40 °C, −60 °C veya programa özel sıcaklıklar için soğutma banyoları ve aktarım.

Güvenlik

Kapalı darbe bölgesi

Kurulu sarkaç enerjisine göre boyutlandırılmış korumalar, kilitlemeler ve parça tutma.

Veri

İzlenebilir sonuçlar

Sürtünme düzeltmeli emilen enerji, numune kimlikleri ve akreditasyon denetimlerine hazır kırılma notları.

İndirmeler

Sarkaçlı darbe test cihazları ve otomatik Charpy hatları için ürün broşürleri — enerji sınıfları, konfigürasyon seçenekleri ve tipik metal laboratuvarı uygulamaları.

Charpy ihtiyacınızı paylaşın

Yapılandırılabilir Charpy platformu

Teknik genel bakış

Aşağıdaki değerler tipik yüksek kapasiteli otomatik referans konfigürasyonunu (VTR-11-0600 sınıfı) tanımlar. Tüm spesifikasyonlar proje teklifinde Vector tarafından onaylanır.

Ürün ailesi
Charpy darbe test sistemleri
Referans platform
VTR-11-0600 Robo (örnek)
Darbe enerjisi
300 J – 750 J (projeye özel sarkaçlar)
Test konfigürasyonu
Charpy — yatay çentikli çubuk, örs üzerinde
Çentik tipleri
V-çentik (KV) · U-çentik (KU)
Otomasyon seviyesi
Manuel · yarı otomatik · tam otomatik
Sıcaklık
Ortam; isteğe bağlı düşük sıcaklık modülleri
Birincil standartlar
ISO 148-1 · ASTM E23
