Madencilik ve arama
Öğütme, şişe yuvarlama veya ateş ayırması öncesi büyük karot, ocak cevheri ve jeolojik kütle numuneleri.
Vector VTR-1011-XL Thor — sürekli beslemeli ağır hizmet çeneli kırıcı: 300 × 450 mm çene, 90 mm’ye kadar besleme, 295 mm çene genişliği, ~1 mm minimum ürün, 150–300 kg/saat debi, 7.5 kW tahrik, Mohs ≤ 8, 7″ dokunmatik HMI, sıkışma algılama ve otomatik geri çevirme, isteğe bağlı otomatik numune bölücü.
VTR-1011-XL
Thor Çeneli Kırıcı
200 mm’ye kadar besleme · Mohs ≤ 8 · 7″ dokunmatik · ~150 kg/saat sürekli
Genel Bakış

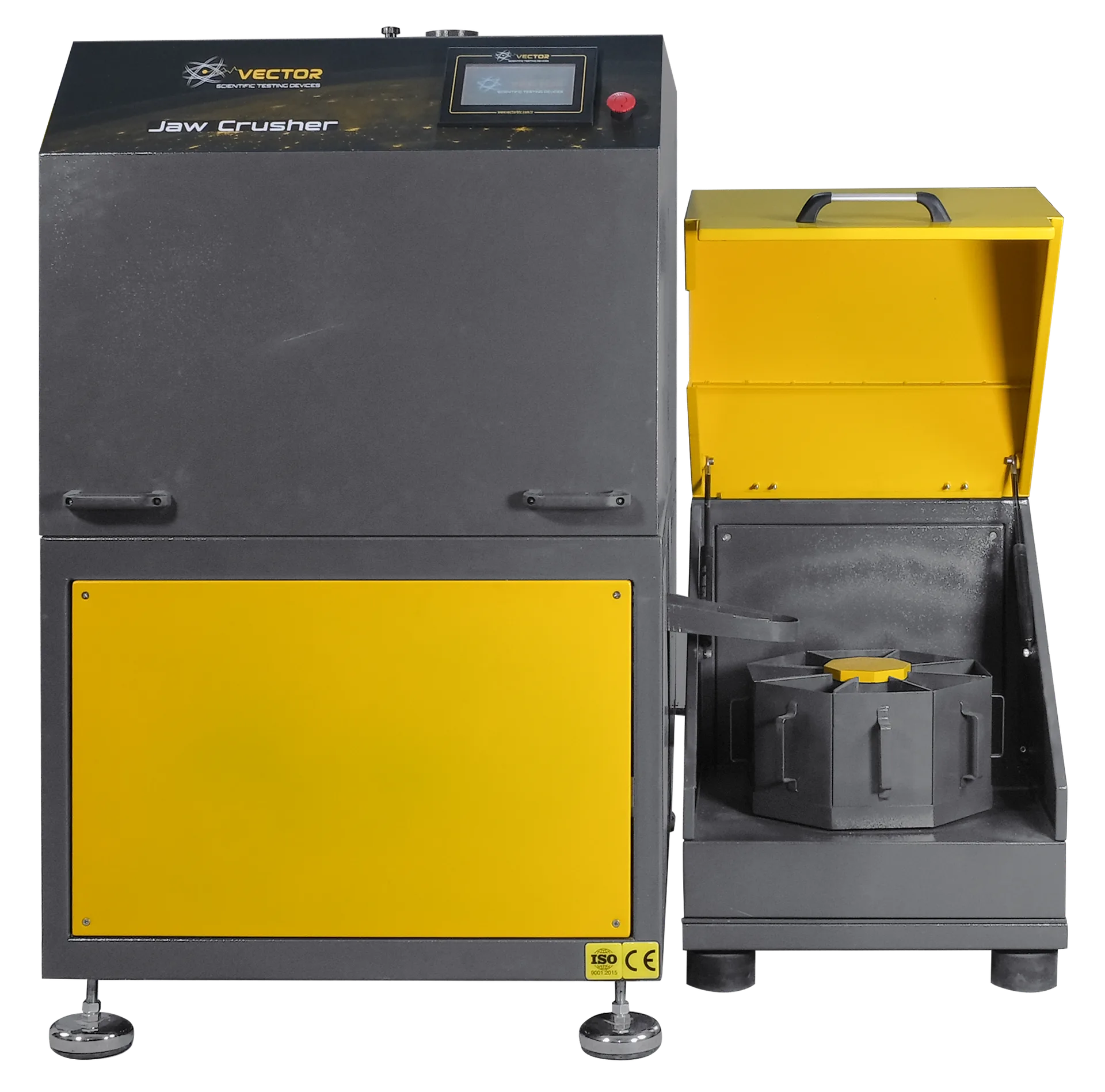

Vector VTR-1011-XL Thor, laboratuvar ve endüstriyel numune hazırlığında büyük parça, sert kaya ve yüksek günlük debi gerektiren hatlar için sürekli beslemeli, ağır hizmet birincil çeneli kırıcıdır — öğütme, bölme veya analiz öncesi karot, ocak numunesi, klinker ve refrakter seramik gibi malzemelerde kullanılır.
300 × 450 mm çene açıklığı yaklaşık 200 mm maksimum besleme boyutunu kabul eder; 0–30 mm kademesiz açıklık ve pratikte ~1 mmye kadar ürün ile birçok iş akışında tek bir birincil kademede kalınır. Sürekli çalışmada debi yaklaşık 150 kg/saat; 5.5 kW tahrik, Mohs sertliği 8’e kadar malzemeler için tork sağlar; sıkışma algılama ve otomatik geri çevirerek boşaltma tahriki korur. Operatör kontrolü 7 inç kapasitif dokunmatik HMI, elle başlat/durdur, her zaman erişilebilir acil durdurma ve kırıcıyı durdurmadan alt numune almak için isteğe bağlı otomatik numune bölücü ile birleşir. Cihaz CE makine beklentilerine göre tasarlanır — güvenlik kritik işlevler HMI’den bağımsız donanımdadır — ve agrega ile kaya numune hazırlığında ASTM D75/C702 gibi uygulamaların kullanıldığı kimyasal ayırma, öğütülebilirlik veya yapı malzemeleri testlerinden önceki zincirleri destekler.
Bir bakışta
- 200 mm sınıfı besleme — büyük karot ve ocak tipi parçalar için ön kırmadan kaçınma
- ~1 mmye kadar ürün (malzeme ve açıklığa bağlı) — bir makinede birincilden ince birincile yakın aralık
- ~150 kg/saat sürekli debi — vardiya ölçekli kampanyalar
- 5.5 kW tahrik — Mohs ≤ 8 ve sıkışma algılama + otomatik boşaltma
- 7″ dokunmatik HMI + fiziksel başlat/durdur + E-stop
- CE makine yaklaşımı — güvenlik kritik işlevler donanımda
Uygulama Alanları
Thor; jeoloji, madencilik, metalurji veya malzeme bilimi iş akışlarında numuneler fiziksel olarak büyük veya çok sert başladığında birincil indirgeme için tasarlanmıştır.
Metalurji ve proses kontrolü
Sert cevher ve alaşımların sertifikasyon, fırın besleme ve paralel kalite kontrol bölümleri için indirgenmesi.
Jeoloji ve mineraloji
İnce kesit, XRD, ICP-OES/MS ve ilave ufalama için irili ufaklı kaya ve karot.
Yapı malzemeleri
Kimyasal ve fiziksel testler için klinker, kireçtaşı blokları, agrega ve curufun kontrollü üst boyuta kırılması.
Seramik ve refrakter
İnce öğütme öncesi sinterlenmiş seramik, korund ve oksit refrakterlerin ön kırılması.
Kömür, enerji ve Ar-Ge
Kömür ve kok hazırlığı ile numune kütlesi ve sertliği birlikte yüksek olan kompozitlerin araştırılması.
Avantajlar & Özellikler
Besleme kapasitesi, sertlik payı, operatör kontrolü ve hat entegrasyonuna odaklanan performans özellikleri — her vardiyada numune kuyruğunun tamamlanması gerektiğinde belirleyici olanlar.
Vector çene aralığında en geniş besleme
Büyük karot kesitleri ve kaba parçaları doğrudan yükleyin — kompakt çenelere göre elle kırma ve ikinci aktarımı azaltır.
Kademesiz açıklık, ~1 mm ürün tabanı
0–30 mm sürekli açıklık ayarı kaba birincil işten daha ince geçişlere kadar destek verir; bilyalı ve halkalı değirmenlere kontrollü üst boyut sunar.
Sürekli debi
Besleyici tarzı sürekli çalışmada yaklaşık 150 kg/saat — arama hazırlık salonları, ayırma desteği ve endüstriyel kalite kontrol hatları için uygundur.
Mohs ≤ 8 için tork
Belirtilen sertlik bandındaki sert cevherler, kuvarsça zengin kayalar, refrakter seramikler ve yüksek dayanımlı alaşımlar — aşırı yük kesintilerini sınırlamak için sıkışma algılama ve otomatik geri çevirme ile.
Profiller ve teşhis makinede
Saklı kırma profilleri, açıklıkla ilgili ayarlar ve durum için kapasitif dokunmatik ekran; yazılımın yanında ayrı elle başlat/durdur ve her zaman erişilebilir acil durdurma.
İsteğe bağlı otomatik bölücü
Kırmayı durdurmadan boşaltmanın temsilî alt numunelere ayrılması — yüksek debili analitik programlar için mükerrir, red ve referans fraksiyonları.
Standart laboratuvar çenesi yetmediğinde
Çoğu tezgâh ve zemin laboratuvar çeneli kırıcısında maksimum besleme genelde 50–110 mm ile sınırlıdır. Rutin kalite kontrolü için yeterlidir — ancak sahadan gelen irili ufaklı karot, kaba ocak parçası veya sert refrakter parçalar elle kırma veya ek bir ön kırma adımı gerektirdiğinde yetersiz kalır.
Geniş tek geçiş zarfı — Vector Nysos’taki ~90 mm’ye karşılık ~200 mm besleme; aynı aşağı akış öğütücüler öncesi daha az elle müdahale.
Sert malzeme payı — Mohs 8’e kadar malzemelerde sürekli görev için 5.5 kW tahrik ve buna uygun geometri; daha küçük tahriklerde sıkışma ve aşınma riski artar.
Otomasyona uygun — HMI’de saklanan profiller, sıkışma bilinci olan tahrik kontrolü ve isteğe bağlı otomatik bölücü, yüksek debili arama ve ayırma hatlarıyla uyumludur.
İndirmeler
Vector VTR-1011-XL Thor çeneli kırıcı ürün broşürü — teknik özellikler, HMI ve güvenlik özellikleri, tipik yüksek debili numune hazırlığı uygulamaları.
Broşür (PDF)Thor ağır hizmet çeneli kırıcı
Teknik Veriler
Ürün kodu
VTR-1011-XL Thor
Çene boyutu
300 × 450 mm
Maks. besleme boyutu
90 mm (maksimum boyut)
Minimum parçacık boyutu
Yaklaşık 1 mm’ye kadar (malzeme ve açıklığa bağlı)
Çene genişliği
295 mm
Debi kapasitesi
150–300 kg/saat (sürekli, malzeme bağlı)
Tahrik gücü
7.5 kW
Malzeme sertliği
Mohs ≤ 8
Çene malzemesi
Sertleştirilmiş manganez çelik
HMI
7″ kapasitif dokunmatik ekran; fiziksel başlat/durdur; acil durdurma
Sıkışma koruması
Entegre algılama ve otomatik geri çevirerek boşaltma denemesi
Numune bölücü
İsteğe bağlı otomatik bölücü aksesuarı
Elektrik beslemesi
380 V / 50 Hz
Boyutlar (G × D × Y)
600 × 1300 × 1400 mm
Net ağırlık (yakl.)
520 kg
