VTR-1012XL

Hercules Titreşimli Disk Öğütücü XL

1.000 / 2.000 ml · yüksek tork · pnömatik hücre kolu · 20–90 µm

Genel bakış & Teknik özellikler İndirmeler Standartlar

Genel bakış

Vector VTR-1012XL Hercules titreşimli disk öğütücü XL, endüstriyel sınıf yüksek torklu öğütmeyi kullanıcı dostu işletmeyle birleştirir — jeoloji, metalurji, çimento ve termik santral laboratuvarlarında mineral ve kırılgan malzemelerin hızlı, güvenilir öğütülmesi.

Yüksek torklu motor ağır yükleri aşırı ısınmadan işler; entegre pnömatik hücre yükleme kolu 1.000 ml ve 2.000 ml öğütme haznelerinin güvenli, zahmetsiz yerleştirilmesini ve alınmasını sağlar. Her parti yaklaşık 20–90 µm tutarlı boyut küçültmesi sunar — birçok XRF, eritme ve toplu KK rotasının tek titreşimli döngüden beklediği incelik aralığı.

Hercules XL, büyük temsilî bölüntülerin tek partide öğütülmesi gereken saha laboratuvarları, stok doğrulama ve merkez tesis KK için uygundur. Vector hücre boyutu, öğütme ortamı ve pnömatik taşımayı SOP ve güvenlik gereksinimlerinize göre yapılandırır.

Bir bakışta

1,000 / 2,000 ml öğütme hazneleri
20–90 µm parti başına tipik incelik
High-torque drive — uzun süreli ağır yükler
Pneumatic arm — güvenli hücre yükleme ve boşaltma
XL capacity — genişletilmiş hazne ve tahrik
CE makine uygunluğu

Standartlar ve uygunluk

Standart kütüphanesine göz atın

CE işaretli makine olarak sunulur. Kalite sisteminiz belirli hazırlık veya test yöntemlerine atıf yapıyorsa öğütücüyü kütüphanemizdeki uygun standartlarla eşleştirin — Vector uygulama ekibi incelik hedeflerini sonraki analiz adımlarına bağlamanıza yardımcı olur.

Vector VTR-1012XL Hercules vibratory disc mill XL — floor-standing unit with pnömatik hücre kolu

Sektörler ve uygulamalar

Arama jeolojisinden metalurji ve çimentoya, termik santral KK'sına — Hercules XL parti kütlesi ve incelik tutarlılığının sertifikasyon için önemli olduğu yüksek debili hazırlığı destekler.

Çimento ve yapı malzemeleri

Klinker, kireçtaşı ve proses ara ürünleri — Blaine, XRF veya kimyasal KK öncesi tek XL döngüsünde 20–90 µm.

Madencilik ve mineraller

Karot, ROM cevher ve konsantre bölüntüleri — tek büyük partinin XRF, ICP veya fire assay için temsilî kalması gerektiğinde.

Metalurji ve enerji üretimi

Cüruf, sinter ve proses akışları — yüksek torklu öğütme döngü süresini öngörülebilir tutar.

Saha ve merkez laboratuvarlar

Stok doğrulama ve merkez tesis KK — XL parti kütlesi jeolojik veya proses lotunu çok sayıda küçük koşula bölmeyi azaltır.

Hücre ve ortam seçimi

Vector uygulama desteği 1.000 veya 2.000 ml hazne, öğütme ortamı ve döngü parametrelerini hedef incelik ve günlük debiye göre eşleştirir.

Belirli hücre boyutu veya incelik hedefi mi gerekiyor?

Vector uygulama desteği öğütme süresi, ortam ve pnömatik taşımayı SOP ile sonraki XRF, eritme veya toplu KK yöntemlerinize göre ayarlar.

Öne çıkan özellikler

Endüstriyel ve saha hazırlık laboratuvarlarında yüksek torklu titreşimli öğütme, pnömatik hücre taşıma ve güvenilir çalışma için tasarlanmıştır.

Genişletilmiş kapasite

Genişletilmiş hazne ve eşleşen tahrik, standart Hercules'ten daha büyük temsilî bölüntüleri parti başına işler — lot izlenebilirliğini artırır.

20–90 µm

Parti inceliği

20–90 µm penceresindeki tipik çıkış XRF, eritme ve toplu KK'yi her matriste aşırı öğütmeden destekler.

Torque

Yüksek torklu motor

Endüstriyel sınıf tahrik, uzun vardiya kampanyalarında ağır mineral yüklerini aşırı ısınmadan işler.

Pneumatic

Hücre yükleme kolu

Pnömatik kol 1.000 ve 2.000 ml hazneleri güvenle yerleştirir ve alır — manuel kaldırma ve hizalama riskini azaltır.

Cells

1.000 / 2.000 ml

İki standart hücre hacmi çoğu yüksek kütleli KK ve arama iş akışını özel tek seferlik ekipman olmadan karşılar.

Safety & conformity

CE işaretli makine; endüstriyel muhafaza, kontrollü hücre erişimi ve öngörülebilir duruş için sahada değiştirilebilir aşınan parçalar.

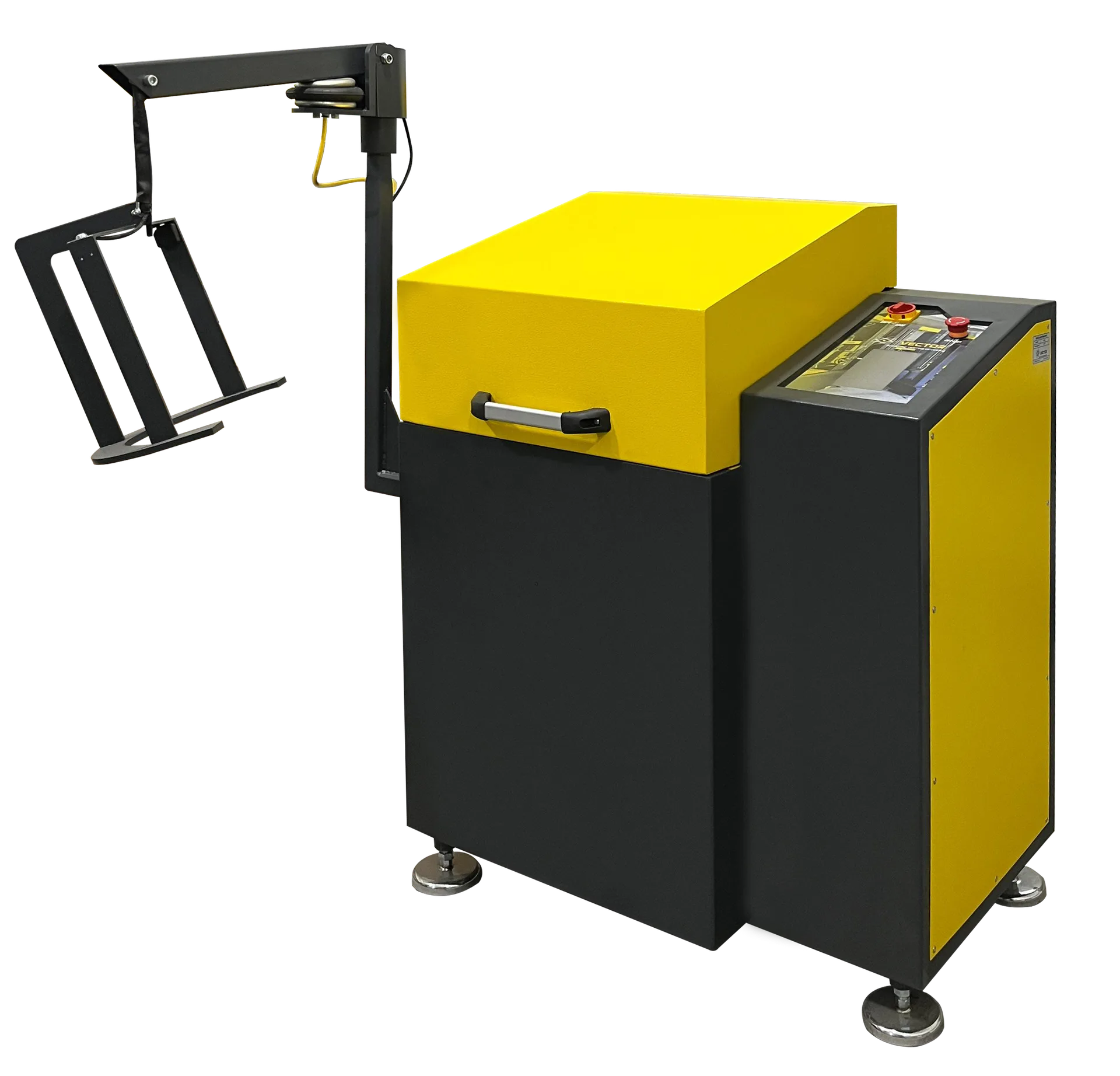

Vector VTR-1012XL Hercules XL — Hercules XL titreşimli disk öğütücü with pnömatik hücre kolu and controls

Pnömatik taşıma ve ağır öğütme

Hercules XL excels when operators need industrial throughput without compromising safety or fineness repeatability. The pneumatic arm reduces manual handling of heavy öğütme hazneleri while the high-torque drive keeps cycle time competitive on hard, brittle feeds.

Genişletilmiş kapasite — constant-rate delivery from the hopper stabilises particle size across long campaigns.
Pnömatik kol — 1.000 ve 2.000 ml hazneleri güvenli yükleme ve boşaltma için tutarlı konumlandırır.
20–90 µm bandı — birçok XRF, eritme ve toplu sertifikasyon rotasına uygun incelik penceresi.

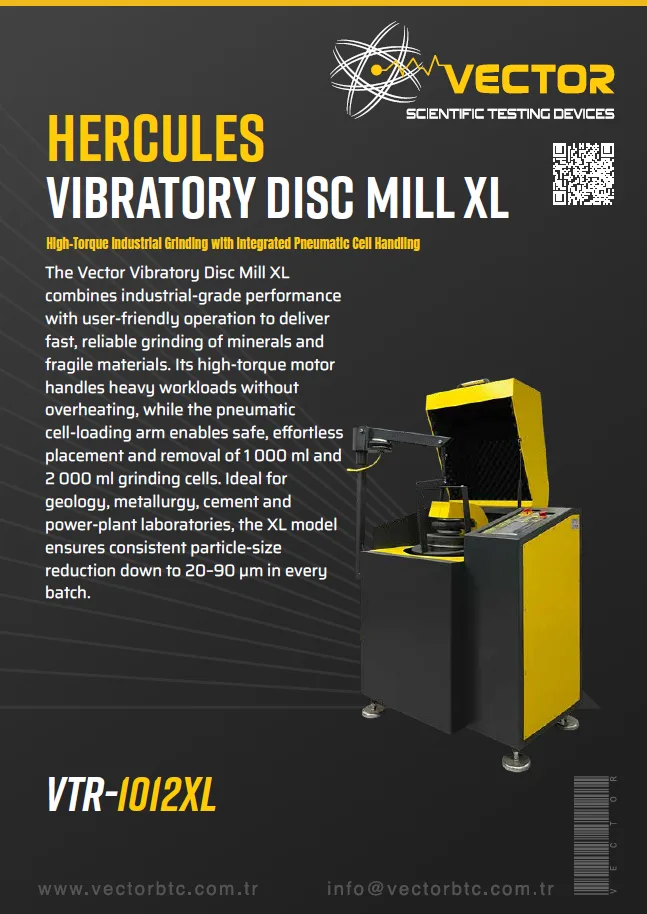

Vector VTR-1012XL Hercules XL titreşimli disk öğütücü — broşür kapağı

İndirmeler

Vector VTR-1012XL Hercules titreşimli disk öğütücü XL broşürü — pnömatik taşıma, hücre boyutları ve tipik endüstriyel uygulamalar.

Broşür (PDF)

Vector Hercules XL serisi

Teknik genel bakış

Ürün kodu

VTR-1012XL

Çalışma

Dokunmatik ekranlı tam otomatik

Ön ayarlı programlar

Öğütme süresi ve devir hızı için 10 özelleştirilebilir ön ayar

Giriş parçacık boyutu

15–20 mm

Son parçacık boyutu

60–90 µm

Öğütme seti uyumluluğu

100 ml, 250 ml, 500 ml, 1.000 ml ve 2.000 ml hacimler

Malzeme seçenekleri

Krom-nikel çelik, tungsten karbür

Öğütme süresi

Dokunmatik ekrandan ayarlanabilir

Devir hızı

Ayarlanabilir; 1.800 dev/dak’ya kadar istenen değerler

Güvenlik özellikleri

Acil durdurma düğmesi; kapak üzerinde hava amortisörleri; ön kapak açıldığında çalışmayı durduran koruyucu anahtar

Havalı öğütme hücresi

Üstte hava yastığı — stabilite ve öğütme setlerinin kolay takılması/çıkarılması

Gürültü azaltma

Ses yalıtımlı kabin işletme gürültüsünü minimize eder

Güç kaynağı

220 V / 50 Hz

Yapı

Jeoloji, mineraloji, metalurji ve termik santraller için sağlam endüstriyel tasarım

Boyutlar (U × G × Y)

650 × 1250 × 1550 mm

Ağırlık

430 kg
