Análisis de tamaño de partícula con tamiz de chorro de aire
Análisis automatizado de tamaño de partícula con el tamiz de chorro de aire Vector (VTR-1014): principio de operación, especificaciones, flujo de trabajo, solución de problemas y enlaces a EN 196-6 y glosario de tamizado.
VTR-1014
Tamiz de chorro de aire Vector
Tamizado por chorro de aire de presión negativa para polvos finos y cohesivos de 10 µm a 4 mm — control de vacío automatizado, tamices estándar de 200 mm, procesos EN 196-6 / ISO 4610.
Ver productoPrincipio de funcionamiento y dispersión aerodinámica
La eficiencia proviene de dos componentes diseñados en conjunto: una boquilla giratoria ranurada bajo la malla del tamiz y un sistema de vacío de alto rendimiento. Juntos fluidizan la muestra, rompen los aglomerados con suavidad y mantienen la malla continuamente abierta.
- 01
Entrada de aire ambiental
La presión negativa controlada dentro de la cámara hermética al polvo atrae aire ambiental a alta velocidad hacia la boquilla giratoria.
- 02
Aceleración por boquilla ranurada
La boquilla giratoria ranurada, ubicada justo bajo la malla, acelera el aire entrante formando un chorro ascendente enfocado.
- 03
Dispersión en lecho fluidizado
El chorro ascendente fluidiza las partículas contra la tapa, desintegrando los cúmulos estáticos sin degradar las partículas primarias frágiles.
- 04
Tamizado continuo por vacío
Mientras la boquilla gira, el chorro despeja las aberturas mientras el vacío arrastra los finos que pasan hacia abajo a través de la malla.
- 05
Recuperación de partículas finas
Las fracciones que pasan se dirigen al escape o a un colector ciclónico opcional de alta eficiencia para el análisis posterior.
Especificaciones técnicas y rendimiento
Diseñado para ensayos rigurosos y de alto rendimiento manteniendo la trazabilidad completa de la medición.
| Parámetro | Especificación | Ventaja clave |
|---|---|---|
| Rango de medición | 10 µm – 4 mm | Cubre todo el espectro crítico de polvo fino |
| Masa de muestra típica | 10 g – 100 g (según el material) | Reduce el desperdicio de material en formulaciones costosas |
| Compatibilidad de tamices | Tamices de ensayo estándar de 200 mm (8") / 203 mm | Funciona con el inventario de laboratorio existente |
| Sensor de presión digital | Lectura continua de 10 mbar – 100 mbar | Mantiene automáticamente el rango de vacío calibrado |
| Base de datos de SOP | Hasta 9 procedimientos preprogramados | Elimina la variabilidad del operador y el error humano |
| Software | Software nativo Tesla Test | Soporta flujos de trabajo conformes con 21 CFR Part 11 |
Por qué elegir el tamiz de chorro de aire Vector
Funciones de automatización, cumplimiento y recuperación que distinguen a la plataforma.
Control digital integrado
Un sensor de presión integrado lee la presión negativa de la cámara y ajusta la válvula de aire automáticamente — reproducibilidad independiente del operador en lugar de diales de succión manuales.
Software Tesla Test y registro de auditoría
SOP, perfiles de usuario multinivel y un registro de auditoría completo. Cada tiempo de ejecución, presión diferencial y balance de masa se registra en una base de datos SQL cifrada.
Tecnología de entrada de aire silenciosa
Un absorbente de ruido de succión opcional reduce el ruido operativo hasta 15 dB para un laboratorio más seguro y confortable.
Recuperación de muestra por ciclón
Un ciclón opcional de alta recuperación captura los finos en un frasco de vidrio para XRF u otros ensayos posteriores, protegiendo el filtro de vacío contra obstrucciones.
Flujo de trabajo de ensayo paso a paso
Una secuencia repetible y guiada por software, desde el pesaje hasta los resultados archivados.
- 01
Medición de masa inicial
Pese el tamiz limpio y seco (M₁) y la muestra (M₂, típicamente 10–50 g) en una balanza de 0.01 g. Registre ambos en el software Tesla Test.
- 02
Montaje de la muestra
Coloque el tamiz en el compartimento de la boquilla, distribuya la muestra uniformemente y selle la cubierta de PMMA hermética al polvo para monitoreo visual.
- 03
Configuración de parámetros y SOP
Seleccione el SOP preprogramado para el material, ajuste la duración de ejecución (típicamente 2–3 min) y la presión negativa objetivo, luego presione iniciar.
- 04
Tamizado automático
La bomba funciona, la boquilla gira y se monitorea la curva de presión diferencial mientras los finos se separan a través de la malla.
- 05
Análisis de masa final
Vuelva a pesar el tamiz con el material retenido (M₃). El software calcula los porcentajes de paso/retenido y archiva los datos.
Puntos propensos a error y acciones correctivas
Modos de fallo comunes y cómo mantener los resultados válidos y trazables.
Cegado de la malla por cargas electrostáticas — los polvos finos se adhieren a la tapa o forman cúmulos estáticos que resisten el chorro.
Aplique un aerosol antiestático estandarizado en el interior de la cubierta antes de la ejecución, o agregue un agente antiestático de grado alimentario a la muestra.
Ajustes de vacío incorrectos — una presión por debajo del umbral de 20–40 mbar deja al chorro sin suficiente energía para fluidizar las partículas.
Verifique el sellado de la junta de la cubierta y la bolsa del filtro de vacío; use el control automático de presión para regular la válvula de aire dinámicamente.
Subestimación de partículas cercanas a la malla — una muestra de tamaño excesivo asfixia la superficie con una capa gruesa.
Mantenga la masa de muestra entre 10–50 g para polvos finos; una capa más fina dispersa y hace pasar las partículas individuales más rápido y con mayor precisión.
Repaso rápido y autoevaluación
Refuerce el método con consejos de QA y preguntas cortas de autoevaluación.
Consejos técnicos para ingenieros de QA
¿Por qué el tamizado por chorro de aire en lugar del tamizado en húmedo para materiales sensibles a la humedad?
El tamizado en húmedo requiere dispersantes o agua que pueden disolver, hinchar o alterar el cemento, el yeso o los productos farmacéuticos. El tamizado por chorro de aire dispersa en seco y sin destrucción.
¿Qué logra la regulación de la velocidad de la boquilla giratoria?
Controlar las RPM de la boquilla ajusta el tiempo de permanencia del chorro ascendente a la densidad y la velocidad de fluidización de la matriz de polvo objetivo.
Ejercicios de autoevaluación
¿Cómo previene la plataforma los errores dependientes del operador?
Al almacenar hasta 9 SOP guiados por software y aplicar la regulación automática de presión de vacío, cada operador ejecuta parámetros idénticos de presión y tiempo.
¿Dónde supera ampliamente a los tamizadores electromagnéticos?
Por debajo de 63 µm hasta 10 µm, donde la vibración mecánica no puede superar los enlaces cohesivos y electrostáticos de los cúmulos de partículas finas.
Galería

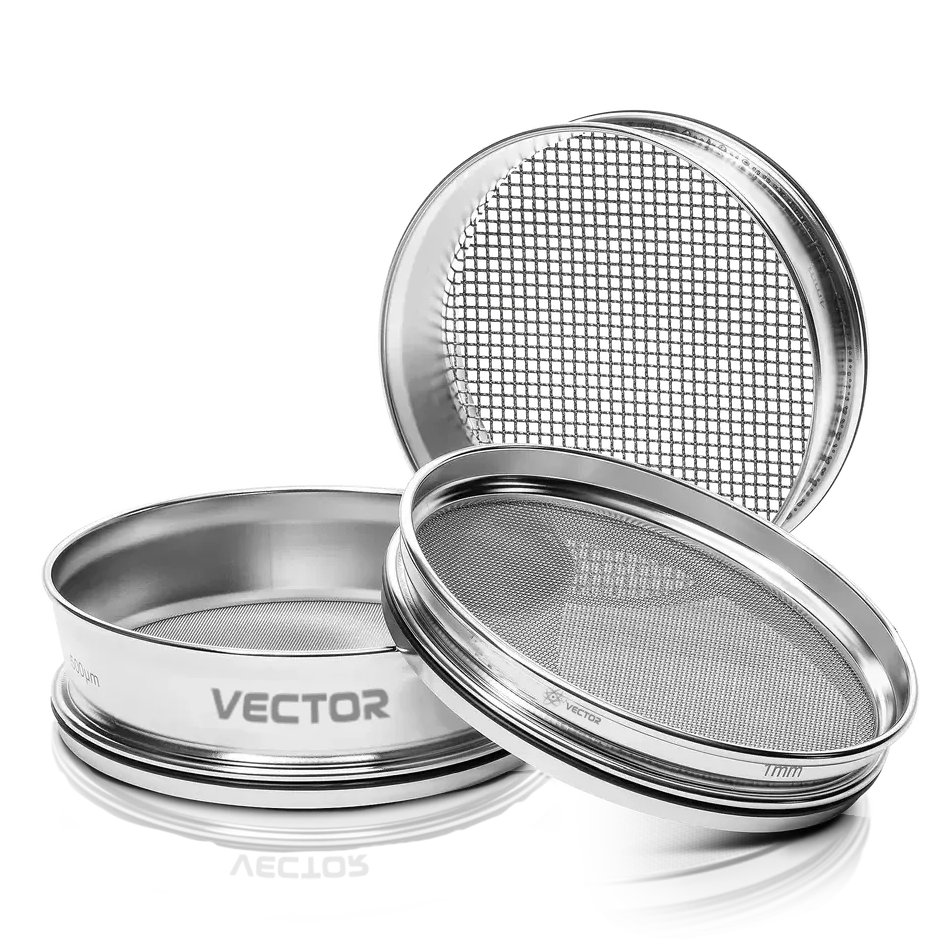

Tamiz de chorro de aire Vector y juegos de tamices de malla metálica compatibles
Resumen
Al reemplazar el sacudido vibratorio ineficiente y los vacíos manuales por cronómetro con un tamizado automatizado, de presión digital controlada y conforme a normas (ISO 3310-1 / ASTM E11) — respaldado por la documentación del software Tesla Test y la seguridad de usuarios — los laboratorios de cemento, químicos, alimentos y farmacéuticos establecen un flujo de trabajo de análisis de tamaño de partícula rápido, libre de polvo y listo para auditoría.
