Tracción • Compresión • Flexión • Pelado
Mordazas y accesorios
Una guía completa para la selección de sujeción y accesorios de UTM
Diseñado, ingenierizado y fabricado por Vector
La precisión de los ensayos de tracción, compresión, flexión y pelado en máquinas de ensayo universal (UTM) depende no solo de la calidad del bastidor, sino de cuán firmemente se sujeta la probeta. Una mordaza incorrecta provoca deslizamiento, falla prematura en la cara de la mandíbula y datos poco confiables. Vector suministra mordazas y accesorios de alto rendimiento desde capacidad de gramos-fuerza hasta meganewtons — conforme a los métodos ASTM, ISO y DIN para plásticos, metales, compuestos, textiles y aplicaciones médicas.
Mordazas neumáticas
Accionamiento neumático para sujeción rápida y repetible en películas, láminas y probetas de polímero blando.
Normas aplicables
ASTM D4073, ASTM D5147 +1 más
Mordazas de asiento en V
Insertos de mandíbula en V para barra redonda, tubo y secciones transversales irregulares en programas de tracción.
Normas aplicables
ASTM E8/E8M, ISO 6892 +4 más
Acción lateral de tornillo
Mordazas de tornillo de acción lateral para carga de tracción alineada con presión de sujeción controlada.
Normas aplicables
GOST 9136, ASTM D5034 +6 más
Mordazas de cuña mecánica
Mordazas de cuña mecánica autoajustables para metales, plásticos y compuestos en bastidores electromecánicos.
Normas aplicables
ASTM A370, ASTM E8 +6 más
Mordazas hidráulicas
Mordazas de cuña hidráulicas de alta fuerza de sujeción para barra gruesa, varilla corrugada y flujos de trabajo de UTM de alta capacidad.
Normas aplicables
ASTM D6637
Platos de compresión
Platos superior e inferior rígidos para cubos, cilindros, placas y ensayos de compresión de planchas.
Normas aplicables
DIN EN ISO 7864, ASTM D3410 +21 más
Accesorios de flexión
Yunques y soportes de flexión en tres y cuatro puntos para resistencia y módulo de flexión.
Normas aplicables
DIN EN ISO 7438, ASTM F1575 +27 más
Mordazas de corte y pelado
Accesorios de pelado, corte y adhesión para laminados, cintas, sellos y uniones adhesivas.
Normas aplicables
ASTM D905, ASTM D143 +53 más
Mordaza de rodillo excéntrico
Sujeción con rodillo excéntrico para bandas flexibles, tiras y láminas finas sin aplastamiento en la mandíbula.
No vinculada a una sola norma — sujeción de uso general para probetas elásticas y blandas (textiles, láminas y similares).
Mordazas de pinza
Sujetadores tipo pinza para probetas delicadas, pequeñas o irregulares que necesitan presión ligera y uniforme.
Normas aplicables
DIN 4843, GOST 9292 +2 más
Mordaza para cinta y cuerda
Accesorios de cabrestante y envoltura para cuerda, soga, cinta y programas de tracción textil.
Normas aplicables
ASTM D3759, DIN EN 14410 +5 más
Accesorios de punción
Sondas de punción y anillos de soporte para resistencia a la penetración en películas, membranas y compuestos.
Normas aplicables
ASTM D4833, GOST R56586 +22 más
¿No encuentra lo que busca?

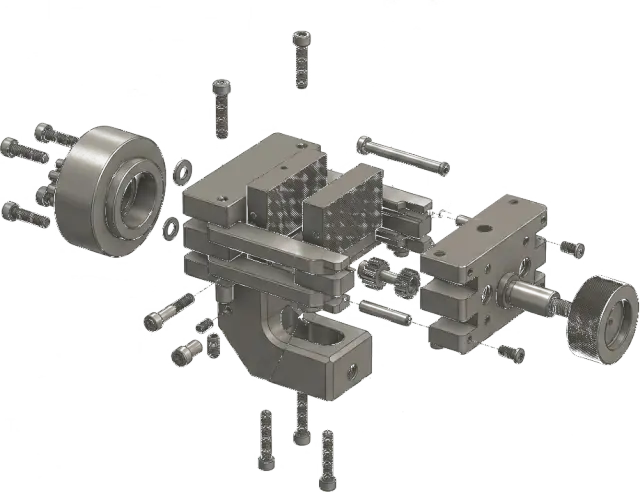

Si la geometría de su probeta, rango de carga o norma de ensayo no está cubierta en el catálogo anterior, Vector diseña y fabrica mordazas y accesorios a medida para su aplicación.
Tipos de mordazas por método de ensayo y material
Mordazas neumáticas
Ideales para ensayos de alto volumen y repetibilidad. La sujeción neumática mantiene presión constante en películas plásticas, caucho y textiles que tienden a contraerse dentro de las caras de la mandíbula.
Mordazas de acción lateral de tornillo
La opción más utilizada, económica y flexible en laboratorios. Excelente sujeción para componentes biomédicos, películas finas y probetas adhesivas.
Mordazas de acción de cuña
Un mecanismo autoajustable sujeta con más fuerza a medida que aumenta la carga. El estándar de la industria para ensayos de tracción de metales, plásticos rígidos y compuestos.
Mordazas hidráulicas
Utilizadas para ensayos estáticos y dinámicos (fatiga) de alta capacidad, típicamente por encima de 50 kN. Máxima fuerza de sujeción y seguridad para acero, varilla corrugada y flujos de trabajo de industria pesada.
Accesorios de aplicación especial
Accesorios personalizados de cabrestante y rodillo para geometrías no estándar como cuerda, cable, juntas tóricas, tira textil o componentes microelectrónicos.
Matriz de selección rápida de mordazas
| Principio de operación de la mordaza | Capacidad de fuerza máxima | Aplicaciones principales | Tipos de material compatibles |
|---|---|---|---|
| Mordazas de tornillo | 0.02 kN – 50 kN | Ensayo de plásticos, ensayo de adhesivos | Películas finas, alambre, plásticos ligeros |
| Mordazas neumáticas | 0.02 kN – 100 kN | Control de calidad de producción, textiles | Caucho, elastómeros, película plástica, tira |
| Mordazas de cuña | 2.5 kN – 600 kN | Ensayo de tracción general, automotriz | Metales, compuestos, plásticos rígidos |
| Mordazas hidráulicas | 10 kN – 2000 kN | Industria pesada, metalurgia, aeroespacial | Metales gruesos, varilla corrugada, estructuras de alta resistencia |
Pleno cumplimiento de normas internacionales
Cada accesorio está diseñado para métodos de ensayo aceptados globalmente, de modo que los resultados de su laboratorio se transfieren sin problemas entre mercados internacionales. Las normas representativas admitidas con las mordazas y accesorios de Vector incluyen:
-
Ensayo de tracción — metales y aleaciones
- ASTM E8 / E8M: Métodos de ensayo estándar para el ensayo de tracción de materiales metálicos usando mordazas de acción de cuña o hidráulica.
- ISO 6892-1: Ensayo de tracción de materiales metálicos a temperatura ambiente.
- ASTM A370: Ensayo mecánico de productos de acero, incluyendo varilla corrugada, alambre y sujetadores.
-
Tracción, flexión e impacto — plásticos y polímeros
- ASTM D638 / ISO 527-1 y -2: Propiedades de tracción de plásticos rígidos y semirrígidos usando mordazas manuales o neumáticas de acción lateral.
- ASTM D790 / ISO 178: Propiedades de flexión de plásticos reforzados y sin reforzar usando accesorios de flexión de 3 y 4 puntos.
- ASTM D882: Ensayo de tracción de láminas y películas plásticas finas.
- ISO 8256 / ASTM D1822: Determinación de la energía de impacto por tracción para plásticos y polímeros.
-
Caucho, elastómeros y materiales flexibles
- ASTM D412 / ISO 37: Caucho vulcanizado y elastómeros termoplásticos en tracción, utilizando mordazas de rodillo autoajustables o neumáticas para evitar el deslizamiento de la probeta.
- ASTM D1414: Métodos de ensayo estándar para juntas tóricas de caucho en tracción.
-
Materiales compuestos
- ASTM D3039 / ISO 527-4 y -5: Propiedades de tracción de materiales compuestos de matriz polimérica bajo carga de cuña de alta capacidad.
- ASTM D7264: Propiedades de flexión de materiales compuestos de matriz polimérica.
-
Adhesivos, cintas y ensayo de pelado
- ASTM D903: Resistencia al pelado o desprendimiento de uniones adhesivas.
- ASTM D1894 / ISO 8295: Coeficientes de fricción estático y cinético de películas y láminas plásticas usando accesorios de trineo de fricción dedicados.
- ASTM D3330: Ensayo de adhesión por pelado para cintas sensibles a la presión (métodos de 90 y 180 grados).
-
Construcción y materiales cementosos
- ISO 679 / ASTM C109: Ensayo de resistencia a la flexión y compresión de prismas de mortero de cemento usando platos de compresión y plantillas de compresión especializados.
Preguntas frecuentes
¿Cómo evito el deslizamiento de la probeta durante el ensayo?
El deslizamiento generalmente proviene de una selección incorrecta de la cara de la mandíbula. Las caras estriadas o revestidas de caucho son adecuadas para materiales blandos; las caras recubiertas de diamante o corrugadas lisas son adecuadas para metales duros. Las mordazas neumáticas también pueden mantener presión de sujeción constante durante todo el ensayo.
¿Se pueden integrar las mordazas Vector con otra marca de máquina de tracción?
Sí. Las placas adaptadoras personalizadas permiten que nuestras mordazas y accesorios se monten en bastidores de ensayo universal existentes independientemente del fabricante — Instron, Zwick, Shimadzu y otros.
¿Qué mordazas deben usarse dentro de una cámara ambiental?
El ensayo a alta y baja temperatura requiere mordazas con materiales y lubricación adecuados. Las mordazas de tornillo o neumáticas extendidas en aleaciones especiales se especifican típicamente para rangos de -70 °C a +250 °C y más allá.
¿Se pueden reemplazar las caras de la mandíbula sin cambiar todo el cuerpo de la mordaza?
Sí. Todas las mordazas Vector cuentan con un diseño de inserto de cambio rápido. Puede intercambiar las caras de la mandíbula para diferentes tipos de material en segundos sin herramientas ni retirar el cuerpo de la mordaza del bastidor.
¿Diseñan accesorios personalizados para formas de probeta no estándar?
Absolutamente. Si su probeta tiene una geometría irregular o requiere un método de ensayo único, nuestro equipo de ingeniería diseña a medida accesorios y adaptadores especializados adaptados exactamente a su aplicación.
¿Cómo garantizan las mordazas Vector la alineación axial correcta durante un ensayo?
Nuestras mordazas se mecanizan con precisión bajo tolerancias estrictas para garantizar una concentricidad perfecta. También ofrecemos acoplamientos de alineación conformes a normas para eliminar tensiones de flexión parásitas y garantizar una carga de tracción pura.
¿Qué mantenimiento de rutina requieren estos accesorios de ensayo?
El mantenimiento es mínimo pero crítico. Mantenga las superficies de las caras de la mandíbula libres de residuos de la probeta usando un cepillo de alambre. Revise y lubrique regularmente las articulaciones mecánicas móviles, usando lubricantes especializados si opera dentro de una cámara ambiental.
Series de UTM Vector compatibles
Nuestras mordazas y accesorios están diseñados para trabajar con máquinas de ensayo universal Vector — desde modelos de sobremesa de la serie Tesla hasta bastidores hidráulicos y de cámara ambiental.
Máquina de ensayo universal
Para fuerzas de ensayo hasta 300 kN
Máquina de ensayo universal hidráulica
Para fuerzas de ensayo hasta 1000 kN
Máquina de ensayo universal con cámara ambiental
Configure la temperatura de ensayo
Soluciones de mordazas y accesorios personalizadas para su proyecto
Contacte a nuestro equipo técnico para seleccionar el accesorio adecuado para su probeta, norma y bastidor de ensayo existente.
