Torre de caída instrumentada Vector VTR-17-0000 para plásticos, compuestos y metales — 0,2 J a 2000 J, control HMI y conformidad con ASTM D3763, ASTM D7136, ISO 6603 y normas relacionadas.

VTR-17-0000
product

Sistema de impacto por caída de peso

Instrumented drop tower — 0.2 J to 2000 J for plastics, composites and metals per ASTM D3763, ASTM D7136 and ISO 6603

Descripción general y especificación técnica Descargas Normas
Solicitar cotización

Resumen

El Vector VTR-17-0000 Drop Weight Impact Tester es una torre de caída instrumentada para evaluar cómo plásticos, compuestos, metales y aleaciones ligeras responden a cargas de impacto dinámico — con entrega de energía precisa, captura de datos en tiempo real e informes alineados con métodos internacionales.

Las pruebas de impacto revelan resistencia al impacto, tenacidad a la fractura y absorción de energía bajo condiciones que simulan golpes del mundo real. Vector configura cada máquina para la geometría de su probeta, el rango de energía y el programa de normas — desde películas plásticas delgadas y placas hasta componentes metálicos de alta resistencia.

El sistema cubre métodos como ASTM D3763, ISO 6603, ASTM D7136, ISO 11343 y ISO 8256, con módulos opcionales para impactores instrumentados, condicionamiento de temperatura y medición de alta velocidad.

A primera vista

  • 0.2 J – 2000 J — amplio rango de energía para películas hasta placas metálicas
  • 2000 mm de altura de caída — hasta 20 kg de masa hemisférica del impactor
  • Control PLC + HMI — entrada por julios o altura con calibración automática
  • Adquisición en tiempo real — sensores ópticos, respuesta 2000 Hz
  • Cabina totalmente cerrada — enclavamientos, anti‑rebote, paro de emergencia
  • Elevador motorizado/reset — agiliza ensayos de alto rendimiento

Normas y conformidad

Biblioteca de normas

Vector asigna sus códigos requeridos a la masa del impactor, la altura de caída, el soporte de la probeta y los campos de informe antes de la fabricación. Los métodos centrales para polímeros y compuestos incluyen ISO 6603‑2, ASTM D3763 (placas plásticas), ISO 7765‑2 (películas), ISO 18352 y ASTM D7136 (compuestos), además de normas para tuberías, perfiles y métodos de impacto generales como ISO 3127, ISO 4422, ASTM D2444 y métodos GB/T seleccionados.

ASTM D3763ASTM D7136ISO 6603ISO 8256ISO 11343
Vector VTR-17-0000 probador de impacto por caída — torre de caída instrumentada

Industrias & aplicaciones

Desde laminados aeroespaciales y paneles automotrices hasta productos de construcción e I+D en polímeros — la torre de caída entrega impactos de energía consistentes con sensores integrados para análisis de investigación y documentación de aprobado/fallado.

Plásticos & compuestos

Resistencia a la perforación, CAI y desempeño post‑impacto en placas, películas y estructuras laminadas según ISO 6603, ASTM D3763 y ASTM D7136.

Aeroespacial & automotriz

Calificación de materiales críticos para seguridad — absorción de energía y tolerancia al daño para estructuras ligeras y componentes interiores.

Metales & aleaciones

Tenacidad a la fractura y durabilidad frente a cargas dinámicas en placas y formas de producto dentro del sobre de energía configurado.

Construcción

Durabilidad al impacto de productos de construcción, perfiles y sistemas de tubería referenciados a métodos ISO, BS EN y GB/T.

Ciencia de materiales & I+D

Cribado comparativo de formulaciones, tratamientos térmicos y apilamientos usando informes gráficos de energía, deformación y fractura.

Control de calidad

Liberación de lotes con documentación integrada por foto de aprobado/fallado y acceso multinivel para laboratorios auditados.

Características clave

Control electromecánico avanzado, seguridad cerrada e informes por software — diseñado para programas de impacto de alta energía repetibles.

Energía

Amplio rango de impacto

0.2 J a 2000 J con masas y alturas de caída ajustables — desde películas ligeras hasta componentes metálicos pesados.

PLC

Control de precisión

Calibración avanzada PLC de altura de caída y ubicación de impacto; posicionamiento electromecánico y liberación controlada del martillo.

DAQ

Datos en tiempo real

Sensores ópticos de alta velocidad capturan fuerza, desplazamiento y energía con respuesta a 2000 Hz y curvas en vivo.

HMI

Software integrado

Entrada por julios o altura, calibración automática, documentación fotográfica de aprobado/fallado y acceso de usuario multinivel seguro.

Seguro

Operación cerrada

Bastidor fijo al suelo de acero y aluminio, ventana de visión, enclavamientos de seguridad, paro de emergencia y sistema anti‑rebote.

Auto

Flujo de trabajo motorizado

Elevación y reinicio automáticos del impactor que agilizan la preparación, el ensayo y los ciclos de análisis.

Vector probador de impacto por caída — detalle del impactor y torre

Flujo de ensayo

Las torres de caída de Vector siguen un programa estructurado en tres etapas alineado con métodos internacionales de impacto:

  • Preparación — probetas condicionadas según el método; refrigeración opcional o cámara de temperatura para programas de baja temperatura.
  • Ensayo — entrega de energía consistente con sensores integrados que registran fuerza, desplazamiento y energía absorbida durante todo el evento.
  • Análisis — informes completos con curvas de absorción de energía, deformación y características de fractura; datos opcionales de impactor instrumentado.

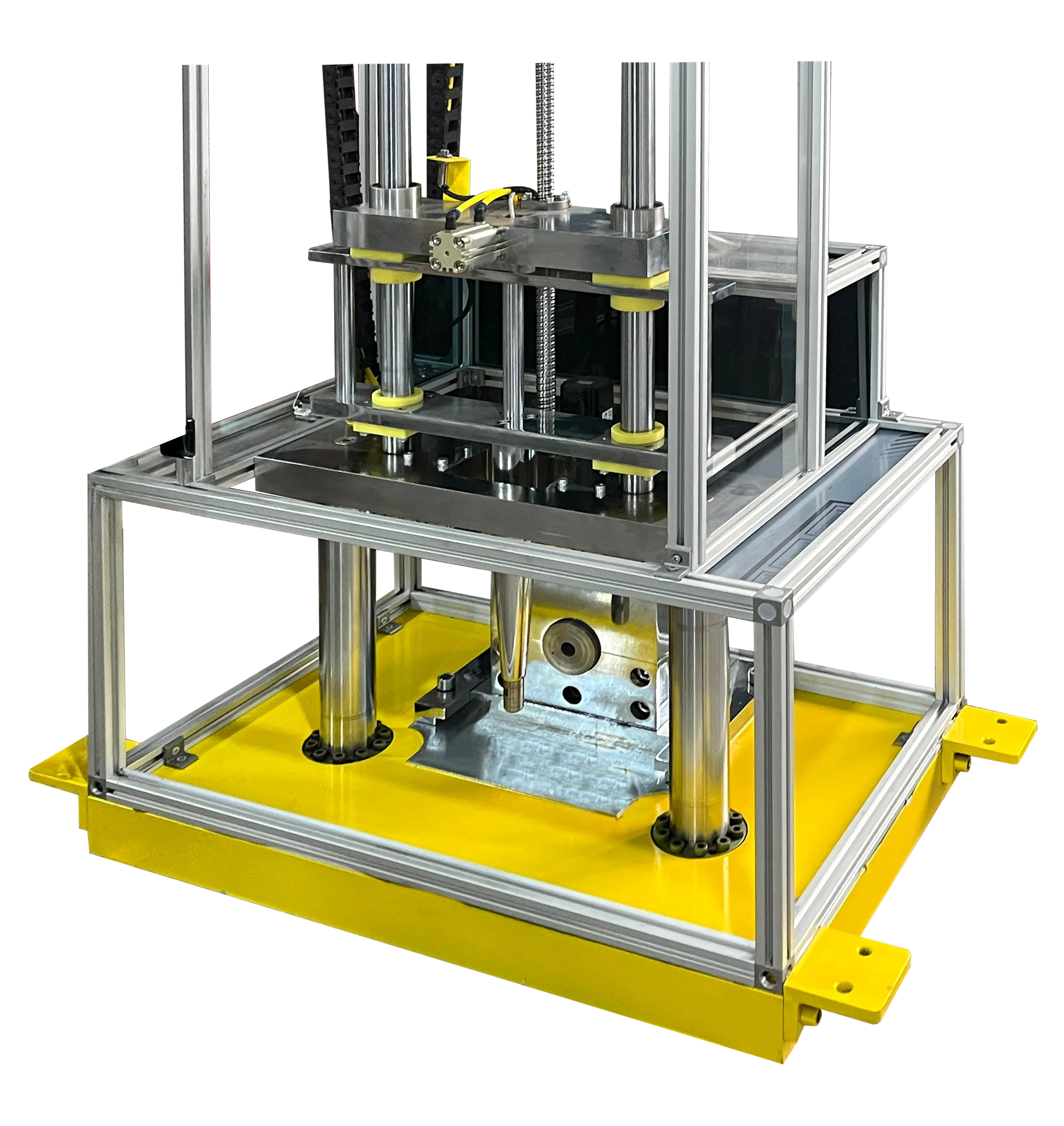

Vector probador de impacto por caída — control e interfaz de software

Configuraciones opcionales

Extienda la plataforma base con accesorios adaptados a su norma y requisitos de investigación:

  • Celdas de carga — medición de fuerza precisa en programas instrumentados.
  • Sensores de alta velocidad — verificación de velocidad de impacto y mayor precisión.
  • Impactores instrumentados — datos granulares de energía y desplazamiento para análisis avanzado de fractura.
  • Sujetadores de probeta — accesorios para placas, películas, tubería y geometrías de producto variadas.
  • Cámaras de temperatura — evaluación de desempeño bajo condiciones ambientales extremas.

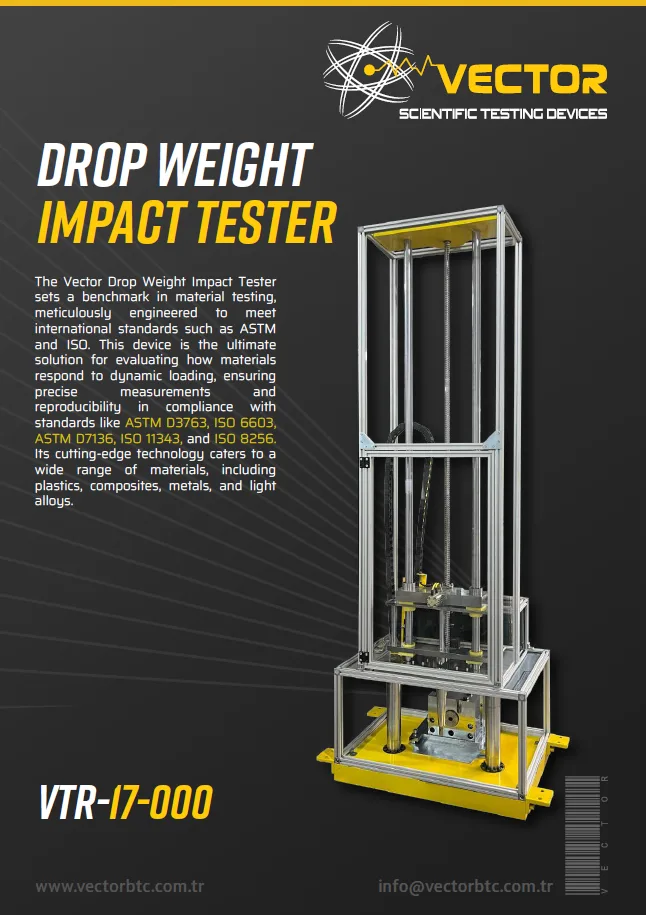

Vector VTR-17-0000 probador de impacto por caída — portada del folleto

Descargas

Folleto de producto del Vector VTR-17-0000 drop weight impact tester — rango de energía, funciones de control, cobertura de normas, accesorios opcionales y aplicaciones típicas de laboratorio.

Folleto (PDF)

Torre de caída Vector

Resumen técnico

Código de producto
VTR-17-0000
Energía de impacto
0.2 J – 2000 J
Distancia de liberación
2000 mm
Masa de ensayo
Hasta 20 kg — impactor hemisférico
Control
Totalmente automatizado — HMI y PC; control PLC integrado
Adquisición de datos
Grabación y visualización en tiempo real con curvas de ensayo — respuesta 2000 Hz
Alimentación
220 V AC
Construcción
Acero de alta resistencia y aluminio; bastidor fijo al suelo con pies de nivelado ajustables
Seguridad
Cabina totalmente cerrada, protecciones eléctricas y mecánicas, enclavamientos de seguridad, paro de emergencia
Software
Calibración automática; entrada por julios/altura; documentación fotográfica de aprobado/fallado; acceso multinivel
Alineación de normas
ASTM D3763, ASTM D7136, ISO 6603, ISO 8256, ISO 11343, ISO 3127, ISO 4422, ISO 6603-2, ISO 7765-2, ISO 18352, ASTM D2444, BS EN 12608, BS EN 744, BS 2782-11, EN 397, y métodos GB/T seleccionados
Complementos opcionales
Celdas de carga, sensores de alta velocidad, impactores instrumentados, cámaras de temperatura, sujetadores de probeta, sensor automático de detección de masa

Soporte de aplicaciones

¿No está seguro de que este sea el modelo correcto?

Indique su norma, tipo de muestra y flujo de laboratorio: le recomendaremos una configuración verificada para cotizar.

  • Alineado con métodos de ensayo EN, ISO y ASTM
  • Cotización y plazo de entrega, por lo general en un día hábil
  • Demo en sitio o recorrido remoto disponible
Solicitar cotización Solicitar una demo
