شد • ضغط • انحناء • تقشير
المقابض وفكوك التثبيت
دليل شامل لاختيار مثبتات وأجهزة الاختبار الشاملة
جميع المقابض والفكوك Vector — هندسة وتصنيع داخلي، وليس إعادة بيع.
دقة اختبارات الشد والضغط والانحناء والتقشير على أجهزة الاختبار الشاملة تعتمد ليس فقط على جودة الإطار بل على إحكام العينة. توفر Vector مقابض وفكوك عالية الأداء — متوافقة مع ASTM وISO وDIN للبلاستيك والمعادن والمركبات والمنسوجات والتطبيقات الطبية.

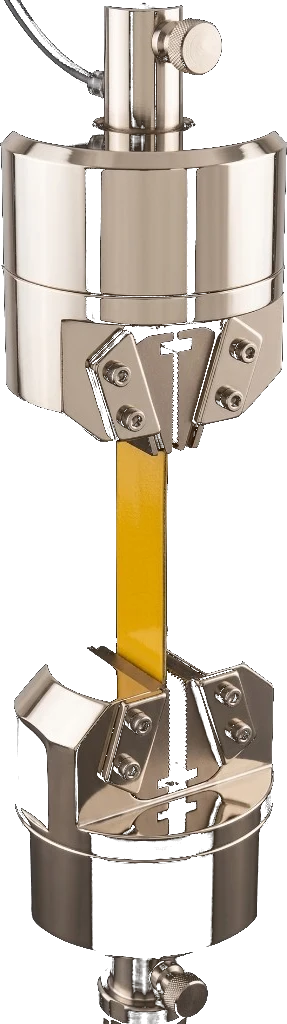

مقابض هوائية
تشغيل هوائي لإحكام سريع وقابل للتكرار على الأفلام والرقائق والعينات البوليمرية اللينة.
المعايير القابلة للتطبيق
ASTM D4073, ASTM D5147 +1 إضافية
فكوك بمقعد V
إدراجات فك بمقعد V للقضبان المستديرة والأنابيب والمقاطع غير المنتظمة في برامج الشد.
المعايير القابلة للتطبيق
ASTM E8/E8M, ISO 6892 +4 إضافية

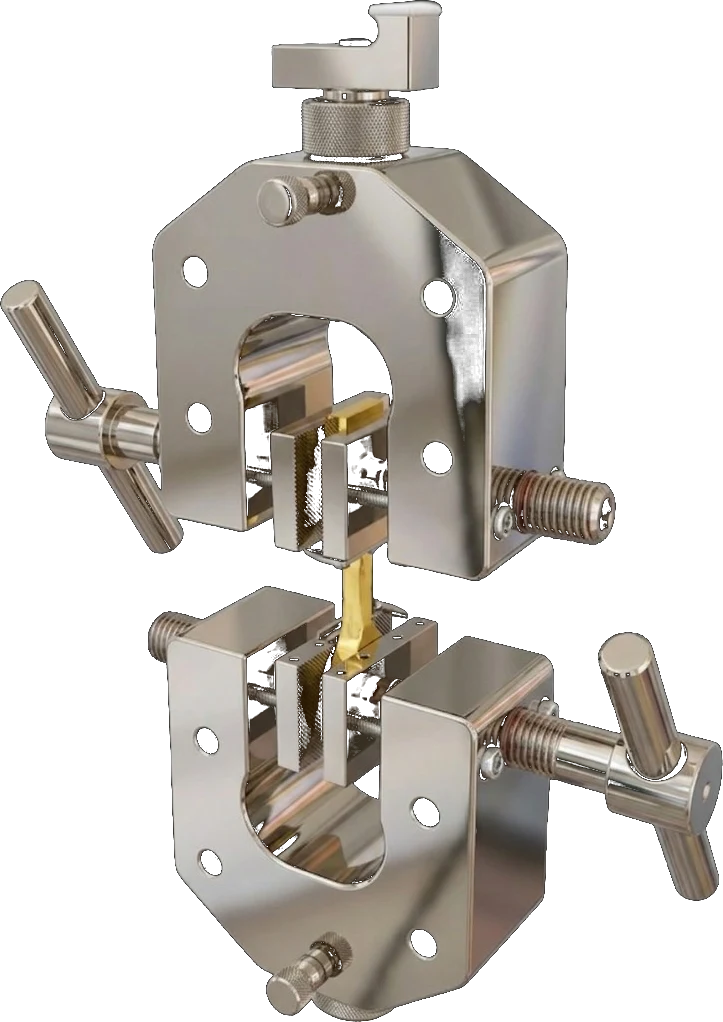

مقابض برغية جانبية
مقابض برغية جانبية للتحميل الشدّي المحاذي مع ضغط إحكام مُتحكَّم فيه.
المعايير القابلة للتطبيق
GOST 9136, ASTM D5034 +6 إضافية
مقابض إسفينية ميكانيكية
مقابض إسفينية ميكانيكية ذاتية الإحكام للمعادن والبلاستيك والمركبات على الإطارات الكهرميكانيكية.
المعايير القابلة للتطبيق
ASTM A370, ASTM E8 +6 إضافية

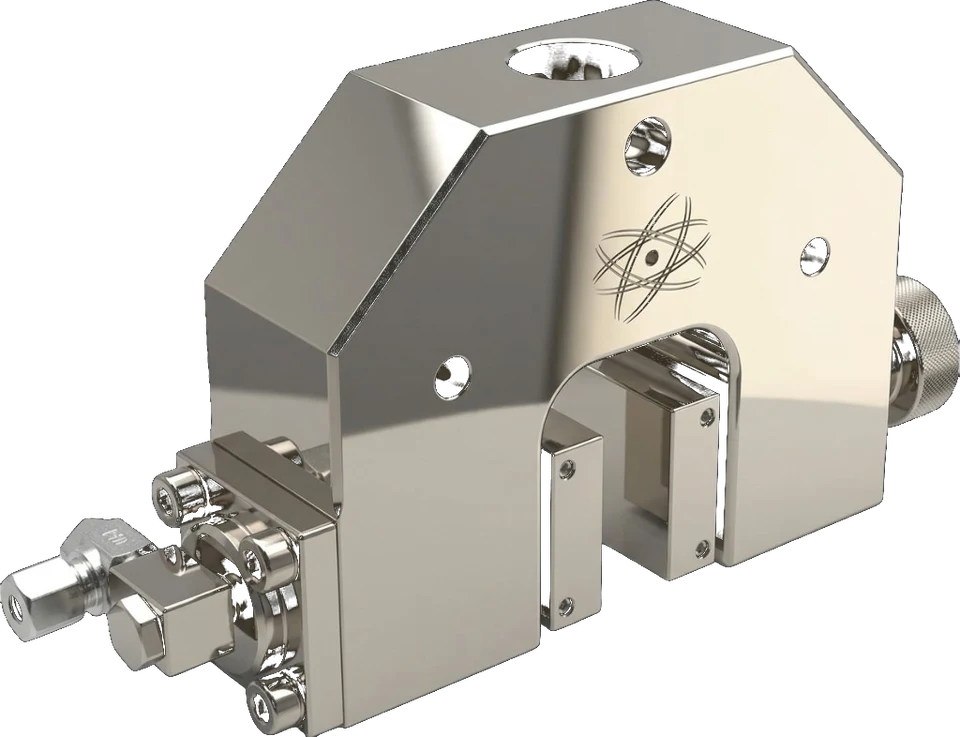

مقابض هيدروليكية
مقابض إسفينية هيدروليكية بقوة إحكام عالية للقضبان السميكة وحديد التسليح وسير عمل الاختبار الشامل عالي السعة.
المعايير القابلة للتطبيق
ASTM D6637

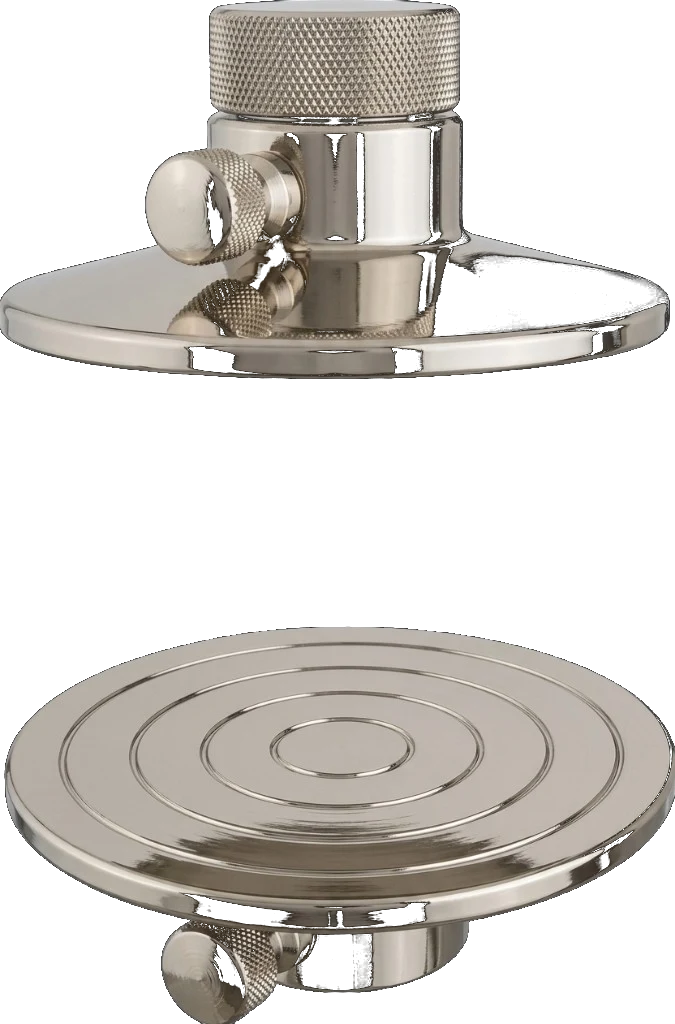

صفائح الضغط
صفائح علوية وسفلية صلبة لمكعبات وأسطوانات وألواح واختبارات ضغط الألواح.
المعايير القابلة للتطبيق
DIN EN ISO 7864, ASTM D3410 +21 إضافية

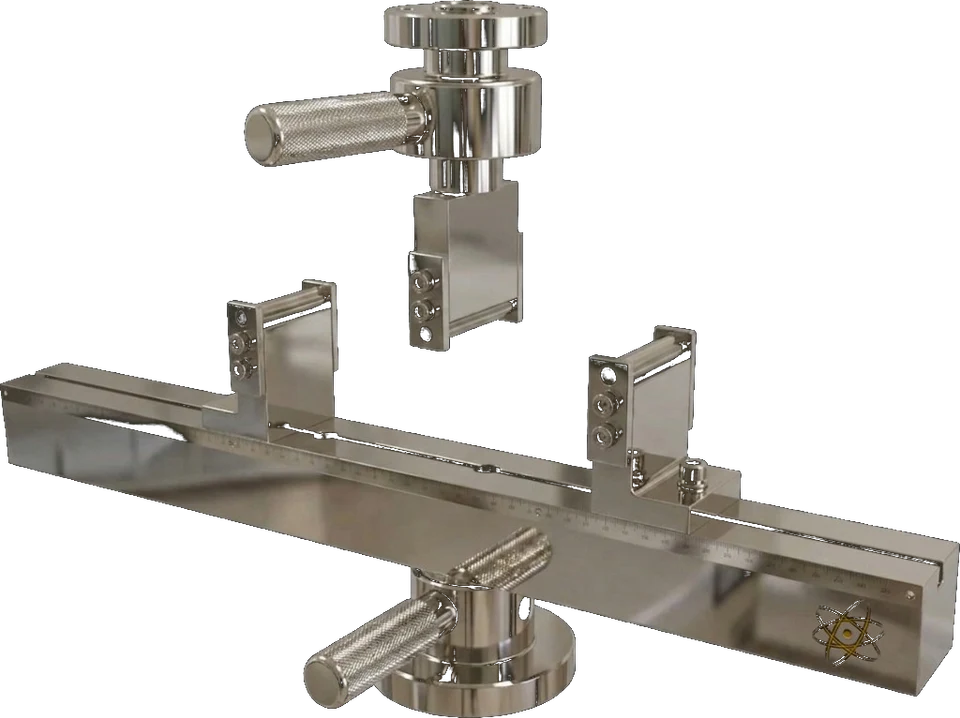

فكوك الانحناء
دعامات ومثبتات انحناء ثلاثي ورباعي النقاط لقوة الانحناء والمعامل.
المعايير القابلة للتطبيق
DIN EN ISO 7438, ASTM F1575 +27 إضافية

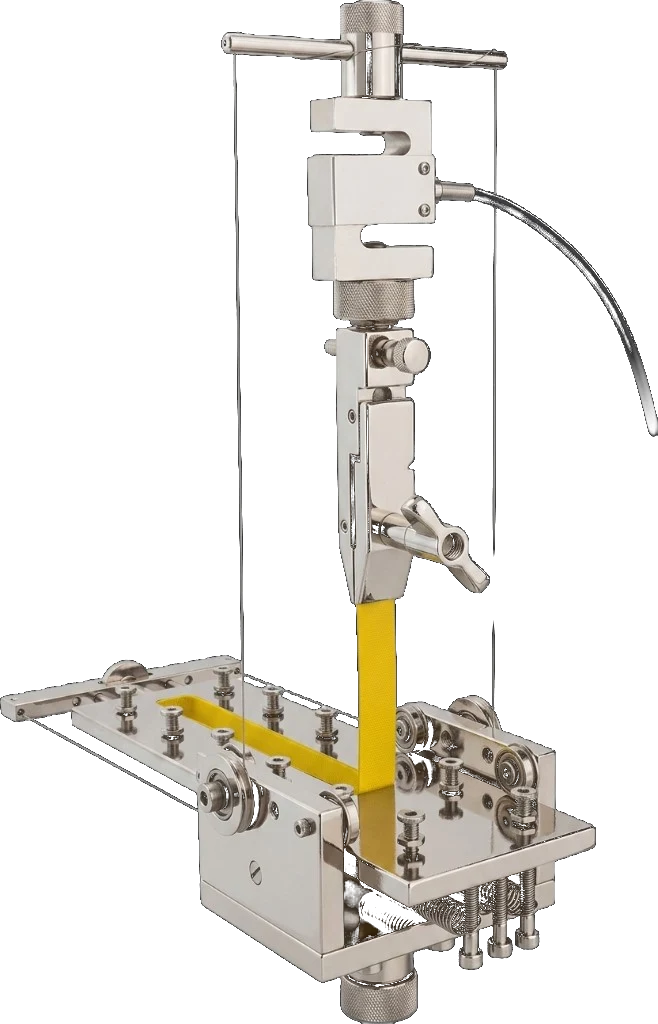

مقابض القص والتقشير
فكوك تقشير وقص ولصق للصفائح والأشرطة والأختام والوصلات الملحومة.
المعايير القابلة للتطبيق
ASTM D905, ASTM D143 +53 إضافية

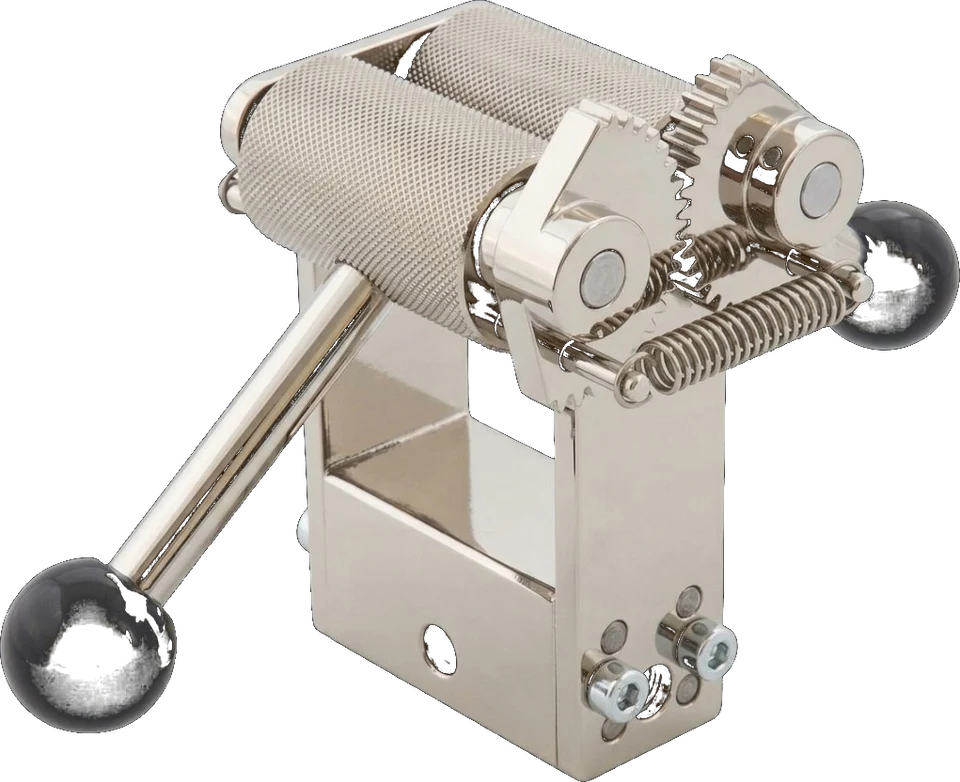

مقبض أسطواني غير مركزي
إحكام أسطواني غير مركزي للأشرطة المرنة والصفائح الرقيقة دون سحق الفك.
غير مرتبط بمعيار واحد — إحكام عام للعينات المرنة واللينة (المنسوجات والأفلام وما شابه).

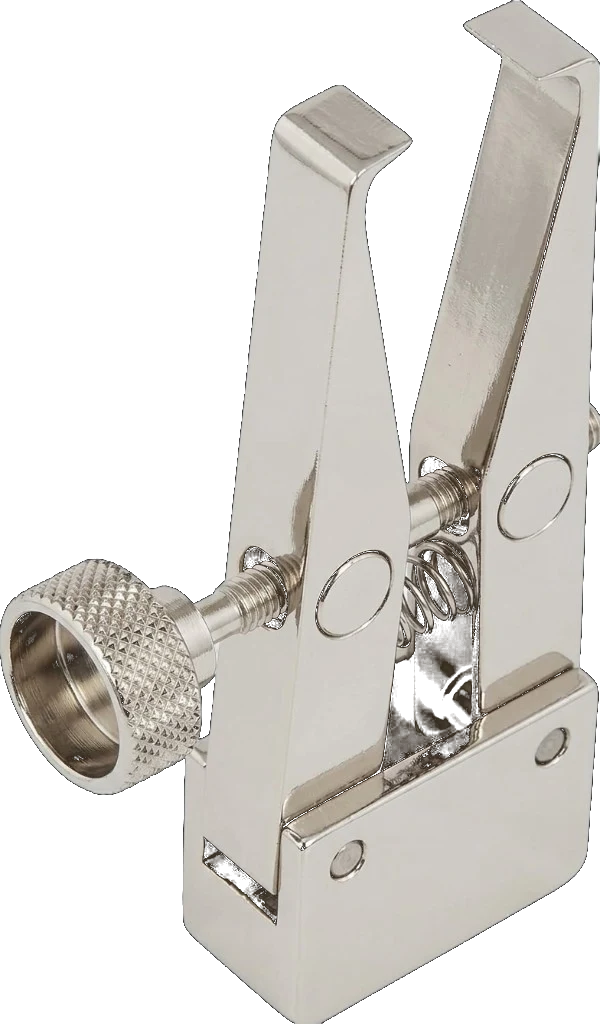

مقابض ملقطية
ملاقط نوع ملقط للعينات الحساسة أو الصغيرة أو غير المنتظمة التي تحتاج ضغطاً خفيفاً ومتساوياً.
المعايير القابلة للتطبيق
DIN 4843, GOST 9292 +2 إضافية

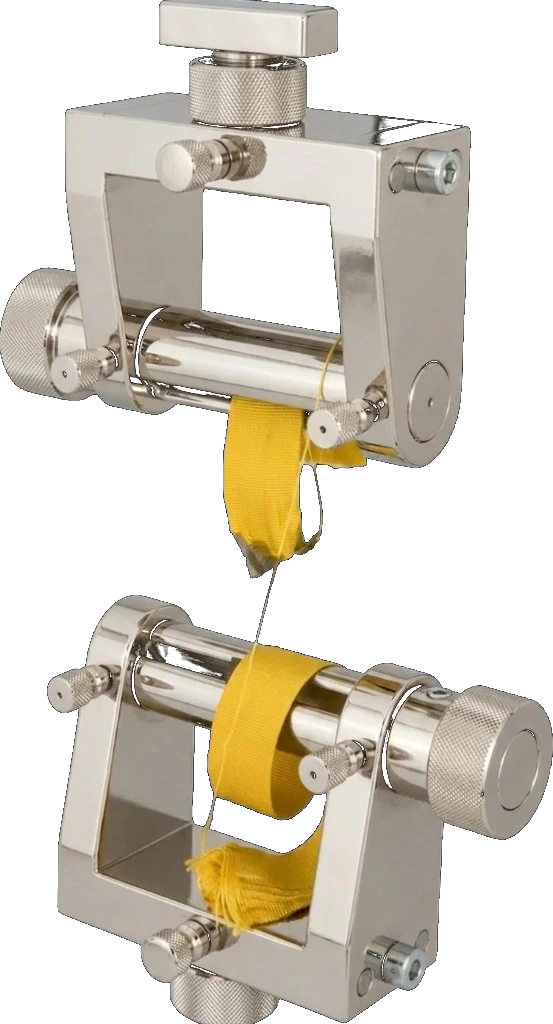

مقبض الشريط والحبل
فكوك كابستان واللف لبرامج شد الحبال والأشرطة والمنسوجات.
المعايير القابلة للتطبيق
ASTM D3759, DIN EN 14410 +5 إضافية

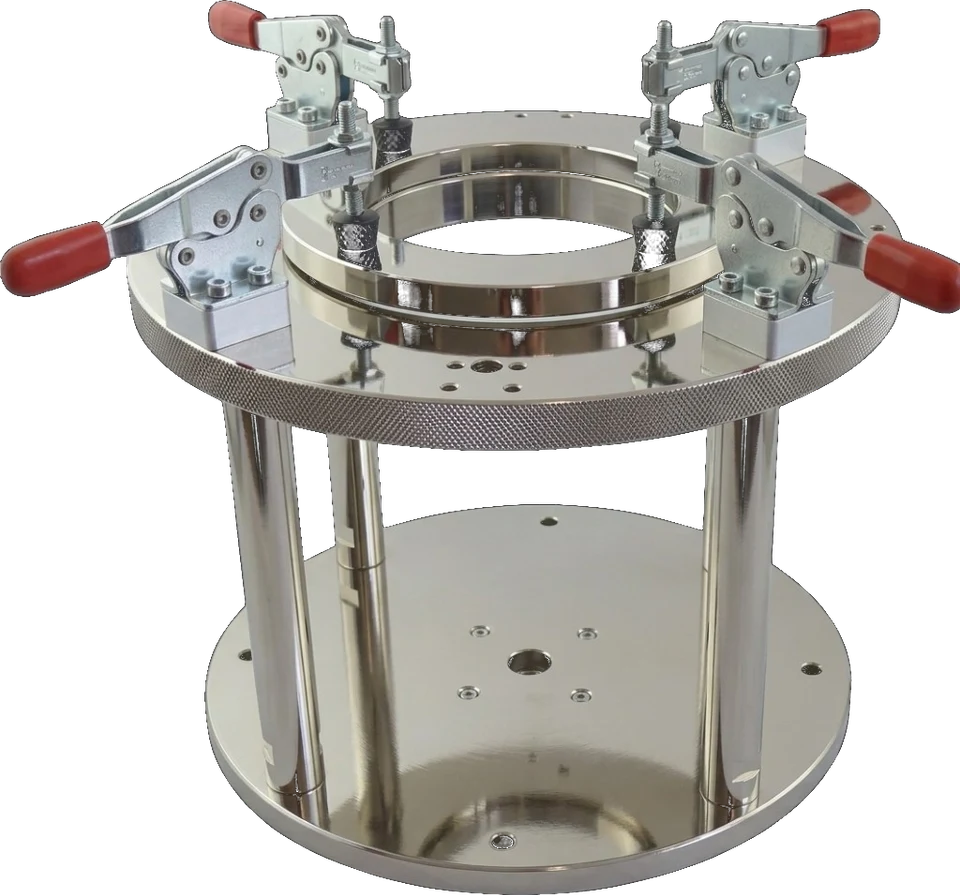

فكوك الثقب
مثاقب الثقب وحلقات الدعم لمقاومة الاختراق في الأفلام والأغشية والمركبات.
المعايير القابلة للتطبيق
ASTM D4833, GOST R56586 +22 إضافية

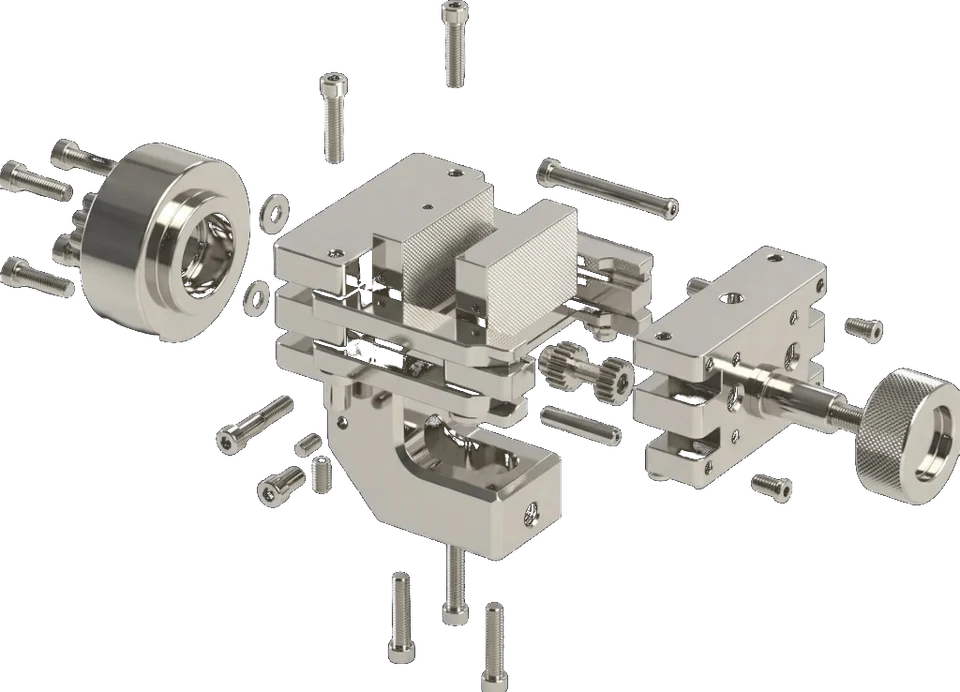

لم تجد ما تبحث عنه؟
إذا لم تغطِ هندسة عينتك أو نطاق الحمل أو معيار الاختبار الحلول أعلاه، فإن Vector تصمّم وتصنع مقابض وفكوك مخصصة لتطبيقكم.
أنواع المقابض حسب طريقة الاختبار والمادة
مقابض هوائية
مثالية للاختبارات عالية الحجم والتكرار. توفر ضغط إحكام ثابتاً على أفلام البلاستيك والمطاط والمنسوجات.

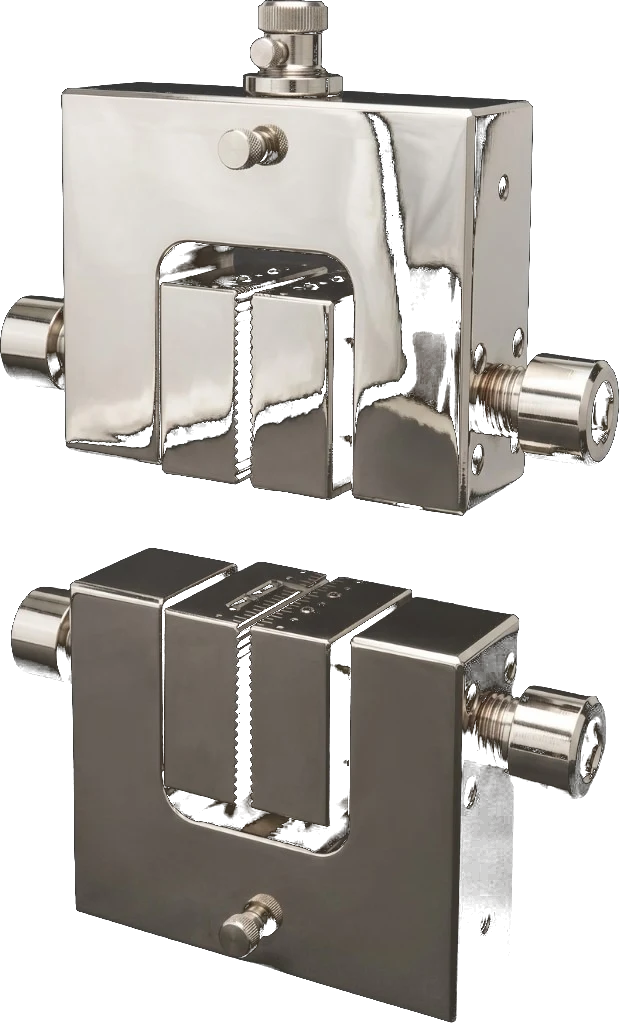

مقابض برغية جانبية
الحل الأكثر شيوعاً واقتصاداً ومرونة في المختبرات. إحكام ممتاز للمكونات الطبية والأفلام الرقيقة واللاصقات.
مقابض إسفينية
آلية شد ذاتية تزيد الإحكام مع زيادة الحمل. المعيار الصناعي لاختبار شد المعادن والبلاستيك الصلب والمركبات.
مقابض هيدروليكية
لاختبارات السعة العالية الثابتة والديناميكية (الإجهاد)، عادة فوق 50 kN. أقصى قوة إحكام وأمان للفولاذ وحديد التسليح.
فكوك تطبيقات متخصصة
فكوك كابستان وأسطوانية مخصصة للهندسات غير القياسية مثل الحبال والكابلات وحلقات O والأشرطة النسيجية.
مصفوفة اختيار المقابض السريعة
| مبدأ عمل المقبض | السعة القصوى للقوة | التطبيقات الرئيسية | أنواع المواد المتوافقة |
|---|---|---|---|
| مقابض برغية | 0.02 kN – 50 kN | اختبار البلاستيك، اختبار اللاصقات | أفلام رقيقة، أسلاك، بلاستيك خفيف |
| مقابض هوائية | 0.02 kN – 100 kN | مراقبة الجودة، المنسوجات | مطاط، مركبات مرنة، أفلام بلاستيكية |
| مقابض إسفينية | 2.5 kN – 600 kN | اختبار شد عام، السيارات | معادن، مركبات، بلاستيك صلب |
| مقابض هيدروليكية | 10 kN – 2000 kN | الصناعة الثقيلة، المعادن، الطيران | معادن سميكة، حديد تسليح، هياكل عالية المقاومة |
الامتثال الكامل للمعايير الدولية
صُمِّمت جميع الفكوك لطرق اختبار معترف بها عالمياً حتى تنتقل نتائج مختبرك بسلاسة عبر الأسواق الدولية. من بين المعايير التمثيلية التي تدعمها مقابض وفكوك Vector:
-
اختبار الشد — المعادن والسبائك
- ASTM E8 / E8M: طرق الاختبار القياسية لاختبار الشد للمواد المعدنية باستخدام مقابض إسفينية أو هيدروليكية.
- ISO 6892-1: اختبار شد المواد المعدنية عند درجة حرارة الغرفة.
- ASTM A370: الاختبارات الميكانيكية لمنتجات الصلب، بما في ذلك حديد التسليح والأسلاك والمثبتات.
-
الشد والانحناء والصدم — البلاستيك والبوليمرات
- ASTM D638 / ISO 527-1 & -2: خصائص الشد للبلاستيك الصلب وشبه الصلب باستخدام مقابض يدوية أو هوائية ذات ضغط جانبي.
- ASTM D790 / ISO 178: خصائص الانحناء للبلاستيك غير المقوّى والمقوّى باستخدام فكوك انحناء ثلاثية ورباعية النقاط.
- ASTM D882: اختبار الشد للأغشية والصفائح البلاستيكية الرقيقة.
- ISO 8256 / ASTM D1822: تحديد طاقة الصدم بالشد للبلاستيك والبوليمرات.
-
المطاط والمركبات المرنة
- ASTM D412 / ISO 37: اختبار شد المطاط المفجم والمركبات المرنة القابلة للتشكيل بالحرارة باستخدام مقابض بكرية ذاتية الشد أو مقابض هوائية لمنع انزلاق العينة.
- ASTM D1414: طرق الاختبار القياسية لحلقات O المطاطية في الشد.
-
المواد المركبة
- ASTM D3039 / ISO 527-4 & -5: خصائص الشد للمواد المركبة ذات المصفوفة البوليمرية تحت تحميل إسفيني عالي السعة.
- ASTM D7264: خصائص الانحناء للمواد المركبة ذات المصفوفة البوليمرية.
-
المواد اللاصقة والأشرطة واختبارات التقشير
- ASTM D903: قوة التقشير أو القشط لروابط المواد اللاصقة.
- ASTM D1894 / ISO 8295: معاملات الاحتكاك الساكن والحركي لأغشية وصفائح البلاستيك باستخدام فكوك مزلقة احتكاك مخصصة.
- ASTM D3330: اختبار التصاق التقشير للأشرطة اللاصقة بالضغط (بزوايا 90° و180°).
-
مواد البناء والمواد الأسمنتية
- ISO 679 / ASTM C109: اختبار مقاومة الانحناء والضغط لمناشير ملاط الأسمنت باستخدام صواني ضغط وفكوك ضغط متخصصة.
الأسئلة الشائعة
كيف أمنع انزلاق العينة أثناء الاختبار؟
الانزلاق غالباً ناتج عن اختيار خاطئ لسطح الفك. الأسطح مسننة أو مطاطية للمواد اللينة؛ مغطاة بالماس أو متموجة للمعادن الصلبة. المقابض الهوائية تحافظ على ضغط ثابت طوال الاختبار.
هل يمكن تركيب مقابض Vector على جهاز شد من علامة أخرى؟
نعم. لوحات تكييف مخصصة تتيح تركيب مقابضنا على أي إطار اختبار شامل — Instron أو Zwick أو Shimadzu وغيرها.
أي مقابض تُستخدم داخل غرفة بيئية؟
اختبارات درجات الحرارة العالية والمنخفضة تتطلب مواد وتزييتاً خاصاً. تُحدَّد عادة مقابض برغية ممتدة أو هوائية من سبائك خاصة لنطاق -70 °C إلى +250 °C فأكثر.
هل يمكن استبدال وجوه الفك دون تغيير جسم المقبض بالكامل؟
نعم. جميع مقابض Vector تتضمن تصميم إدراج سريع التبديل. يمكنك تبديل وجوه الفك لأنواع مواد مختلفة في ثوانٍ دون أي أدوات أو إزالة جسم المقبض من الإطار.
هل تصمّمون فكوكاً مخصصة لأشكال عينات غير قياسية؟
بالتأكيد. إذا كانت عينتكم ذات هندسة غير منتظمة أو تتطلب طريقة اختبار فريدة، يصمّم فريق الهندسة لدينا فكوكاً ومحوّلات متخصصة مخصصة لتطبيقكم بالكامل.
كيف تضمن مقابض Vector المحاذاة المحورية الصحيحة أثناء الاختبار؟
تُشغّل مقابضنا بتحكمات دقيقة وفق تسامحات صارمة لضمان التمركز التام. كما نورد وصلات محاذاة متوافقة مع المعايير للقضاء على إجهادات الانحناء الطفيلي وضمان تحميل شدّي نقي.
ما الصيانة الروتينية التي تتطلبها فكوك الاختبار هذه؟
الصيانة بسيطة لكنها حاسمة. حافظ على نظافة وجوه الفك من مخلفات العينة باستخدام فرشاة سلكية. افحص المفاصل الميكانيكية المتحركة بانتظام وقم بتزييتها، مع استخدام مواد تزييت متخصصة عند التشغيل داخل غرفة بيئية.
