ما هو اختبار الصدم؟
دليل شامل لاختبار Charpy واختبار Izod واختبار الوزن الساقط في مختبرات المواد
اختبار الصدم طريقة معيارية لتقييم قدرة المادة على امتصاص الطاقة ومقاومة الكسر المفاجئ عند تعرّضها لحمل عالي السرعة أو قوة صدم.
ما هو اختبار الصدم؟
اختبار الصدم طريقة معيارية تُستخدم لتقييم قدرة المادة على امتصاص الطاقة ومقاومة الكسر المفاجئ عند تعرّضها لحمل عالي السرعة أو قوة صدم. على عكس الاختبارات الميكانيكية الساكنة، يحاكي اختبار الصدم ظروف ديناميكية واقعية — مثل التصادمات والسقوط أو الأحمال التشغيلية المفاجئة — لكشف سلوك المادة الحقيقي تحت الإجهاد.
تساعد النتائج المهندسين ومتخصصي ضبط الجودة على تحديد نقاط ضعف المواد، والتحقق من تصاميم المنتجات، وضمان الامتثال لمتطلبات السلامة الدولية. في سير عمل اختبار المواد المهني، نادراً ما يُنفَّذ اختبار الصدم بمعزل؛ بل يُدمج عادة مع آلات الاختبار الشاملة وأجهزة قياس الصلادة وأنظمة تحضير العينات لتحقيق توصيف كامل لأداء المادة.
اختبار Charpy

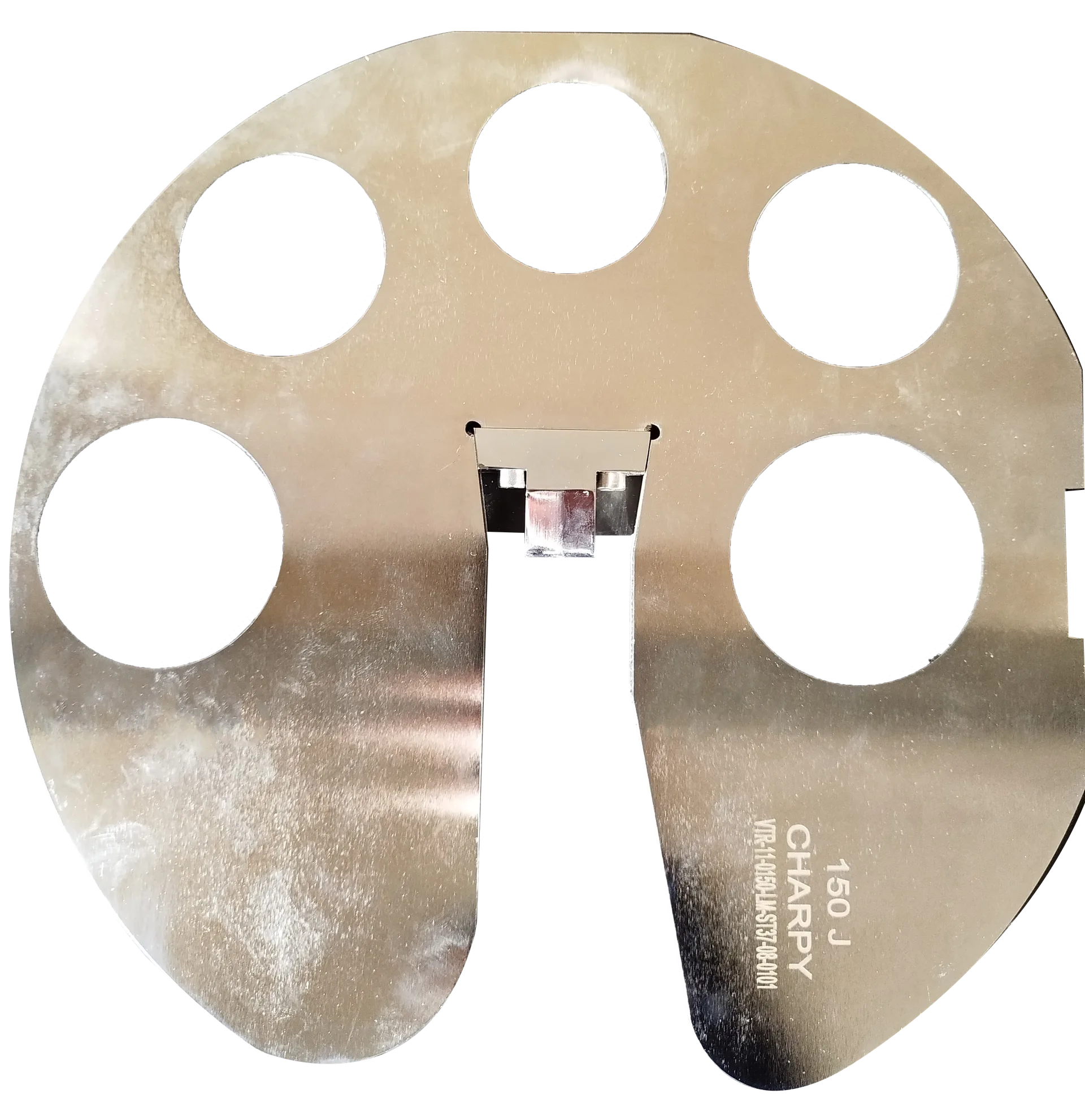

اختبار Charpy من أكثر الطرق شيوعاً لقياس متانة المواد المعدنية وغير المعدنية. في هذا الاختبار، توضع عينة مشقوقة (قياسها المعياري 55 × 10 × 10 مم بشق على شكل V أو U) أفقياً وتُثبَّت من طرفيها. يُطلق مطرقة سارنجة من ارتفاع محدد وتضرب العينة في منتصفها، على الوجه المقابل للشق. تُسجَّل الطاقة التي امتصتها العينة أثناء الكسر بوحدة الجول (J)، ما يوفّر مقياساً مباشراً لمتانة الصدم.
من أهم تطبيقات اختبار Charpy توصيف درجة حرارة الانتقال من اللدن إلى الهش لمعادن BCC — ولا سيما الفولاذ الكربوني والفولاذ منخفض السبائك — حيث تنخفض الطاقة الممتصة بشكل حاد مع انخفاض درجة الحرارة. هذا السلوك أساسي لاختيار المواد المستخدمة في بيئات منخفضة الحرارة مثل المنشآت البحرية وخطوط الأنابيب وأوعية الضغط.
معايير اختبار Charpy
- ASTM E23 — المواد المعدنية (طرق Charpy وIzod)
- ISO 148-1 — اختبار Charpy بشق V وشق U للمعادن — معيار دولي
- ASTM D6110 — مقاومة صدم Charpy للبلاستيك المشقوق
- ISO 179-1 — خصائص صدم Charpy للبلاستيك
اختبار Izod
اختبار Izod، الذي وصفه أول مرة المهندس الإنجليزي Edwin Gilbert Izod عام 1903، يشترك مع طريقة Charpy في كثير من أوجه التشابه؛ لكنه يتميّز باختلاف جوهري في اتجاه العينة وطريقة تثبيتها. في اختبار Izod، تُثبَّت العينة عمودياً ككابولي، مع توجيه الشق نحو السارنجة. تضرب المطرقة العينة فوق الشق، وتقيس الطاقة اللازمة لكسر الطرف الحر للعينة الكابولية.
تنتشر طريقة Izod بشكل خاص في صناعة اختبار البلاستيك والبوليمرات، حيث توفّر بيانات متسقة وقابلة للمقارنة لضبط الجودة وتطوير المنتجات. يمكن أيضاً تنفيذ الاختبار باتجاهين (على الحافة وعلى السطح) على العينة نفسها لتوصيف أوسع للمادة.
معايير اختبار Izod
- ASTM D256 — مقاومة صدم Izod بالسارنجة للبلاستيك
- ISO 180 — قوة صدم Izod للبلاستيك
- ASTM E23 — طريقة Izod للمواد المعدنية
- BS 131 — معيار بريطاني كلاسيكي لاختبار Izod للمعادن
نظام Charpy
اختبار Charpy آلي حتى 750 J
أنظمة Izod
نظام سارنجة متوافق مع Charpy وIzod
جهاز اختبار الصدم بالوزن الساقط
برج سقوط مُجهّز بالأجهزة للمركبات والألواح
Charpy مقابل Izod — الفروقات الرئيسية
رغم أن الطريقتين تستخدمان مطرقة سارنجة لكسر عينة مشقوقة وقياس الطاقة الممتصة، إلا أنهما تختلفان في عدة جوانب حاسمة تحدّد أيّهما أنسب لمادة معيّنة أو لمعيار صناعي معيّن.
Charpy
- اتجاه العينة أفقي
- طريقة التثبيت الطرفان مثبتان
- نقطة الضرب مقابل الشق، في الوسط
- المادة الأساسية معادن ومركبات
- المعيار الرئيسي ASTM E23, ISO 148-1
- وحدة النتائج جول (J)
Izod
- اتجاه العينة عمودي
- طريقة التثبيت مثبت ككابولي
- نقطة الضرب فوق الشق
- المادة الأساسية بلاستيك وبوليمرات
- المعيار الرئيسي ASTM D256, ISO 180
- وحدة النتائج J/m أو kJ/m²
عملياً، يعتمد الاختيار بين Charpy وIzod على مواصفة المادة والمعيار المطبّق والتطبيق المستهدف. تدعم العديد من أجهزة اختبار الصدم الحديثة — بما فيها أنظمة Vector — كلا التكوينين عبر سندانات وثباتات عينات ومطارق سارنجة قابلة للتبديل، ما يمنح المختبرات أقصى مرونة دون استثمار رأسمالي إضافي.
اختبار الوزن الساقط
اختبار الوزن الساقط طريقة مكمّلة لاختبارات السارنجة، مصمّمة لتقييم مقاومة المادة للصدم المفاجئ عالي الطاقة من كتلة ساقطة. في هذا الاختبار، تُسقَط كتلة محددة (تُسمّى الضارب أو المطرقة) من ارتفاع مُتحكَّم فيه على عينة اختبار، ويُسجَّل الضرر الناتج أو الكسر أو امتصاص الطاقة.
يناسب اختبار الوزن الساقط بشكل خاص المركبات والبلاستيك والطلاءات والأنابيب والمكونات الإنشائية حيث تتضمّن سيناريوهات الصدم الواقعية مساحات سطح أكبر أو أحداثاً ذات كتلة أعلى وسرعة أقل. إجراء رئيسي ضمن اختبار الوزن الساقط هو اختبار الضغط بعد الصدم (CAI)، حيث تُعرَّض لوحة مركبة أولاً للصدم ثم لحمل ضغطي لتقييم السلامة الإنشائية المتبقية — وهو أمر حاسم في تطبيقات الطيران والدفاع حيث قد يُضعف الضرر بالصدم غير المرئي تقريباً (BVID) الأداء الإنشائي.
معايير اختبار الوزن الساقط
- ASTM D7136 — مقاومة الضرر للمركبات البوليمرية المسلّحة بالألياف
- ASTM D2444 — صدم الوزن الساقط لأنابيب البلاستيك الحراري
- ISO 6603-2 — صدم الثقب للبلاستيك الصلب
- ASTM E436 — اختبار تمزق الوزن الساقط للفولاذ الفريتي
- DIN 65561 — البلاستيك المسلّح بالألياف لصفائح الطيران
التطبيقات والمعايير
اختبار الصدم ضروري عبر مجموعة واسعة من الصناعات حيث تحدّد متانة المادة وسلامتها ومتانتها أداء المنتج والامتثال التنظيمي مباشرة.
السيارات والنقل
يضمن اختبار صدم المعادن والبلاستيك والمركبات المستخدمة في هياكل السيارات والمصدات ولوحات العدادات وأغلفة البطاريات مقاومة التصادم وسلامة الركاب. يحاكي اختبار الوزن الساقط سيناريوهات تصادم واقعية، بينما يقيّم اختبار Charpy متانة الفولاذ الإنشائي عند درجات حرارة منخفضة.
الطيران والدفاع
يقيّم اختبار Charpy واختبار الوزن الساقط متانة ومقاومة صدم هياكل الطائرات والمحركات ومواد معدات الهبوط والصفائح المركبة المعرّضة لاصطدام الطيور والبرد وسقوط الأدوات. يُفرَض اختبار CAI روتينياً للتأهيل الإنشائي.
الإنشاءات والهندسة المدنية
تُختبَر الفولاذات الإنشائية وقضبان التسليح ومواد البناء لمتانة الصدم لضمان بقاء المنشآت سليمة تحت أحمال ديناميكية أو نشاط زلزالي أو صدم عرضي.
تصنيع البلاستيك والبوليمرات
يُعد اختبار Izod واختبار Charpy أدوات أساسية لضبط الجودة لمصنّعي المركبات البوليمرية وقوالب الحقن ومصنّعي الألواح. يحدّدان أداء التركيبة ويتحققان من الامتثال لمعايير المنتج.
التعبئة والمنتجات الاستهلاكية
يضمن اختبار الوزن الساقط أن مواد التعبئة والأغلفة الإلكترونية والسلع الاستهلاكية تتحمّل صدمات النقل والمناولة دون المساس بسلامة المحتويات.
الطاقة والنفط والغاز
تتطلب فولاذات خطوط الأنابيب ومكونات أوعية الضغط والمواد الإنشائية البحرية اختبار Charpy صارماً — غالباً عند درجات حرارة دون الصفر — لضمان مقاومة الكسر الهش في بيئات تشغيل قاسية.
نهج Vector في اختبار الصدم
تصمّم Vector حلول اختبار مواد متكاملة تدعم المختبرات من تحضير العينة الخام حتى التحليل الميكانيكي النهائي. إلى جانب أجهزة اختبار الصدم، توفّر Vector آلات اختبار شاملة ومعدات تحضير عينات وكسارات ومطاحن — ما يمكّن المختبرات من تنفيذ سير عمل توصيف مواد كامل ضمن نظام واحد متماسك.
بدمج اختبار الصدم مع معدات الاختبار الميكانيكي وتحضير العينات المُتحكَّم فيه، يمكن للمختبرات تقييم سلوك الكسر الديناميكي والأداء الميكانيكي طويل الأمد للمعادن والبلاستيك والمركبات ومواد البناء — مع تحقيق امتثال تنظيمي كامل وسلامة بيانات في كل دورة اختبار.
الخلاصة
اختبار الصدم — سواء أُنفِّذ بطريقة Charpy أو Izod أو بتقنيات الوزن الساقط — تخصص أساسي في علوم المواد الحديثة وضمان الجودة. فهم الفروق بين كل طريقة والمعايير المطبّقة والصناعات التي تخدمها أمر ضروري لاختيار المعدات المناسبة وتصميم بروتوكولات اختبار موثوقة.
صُمّمت أجهزة اختبار الصدم من Vector لتلبية متطلبات المختبرات عالية الإنتاجية، مع امتثال لـ ASTM E23 وISO 148-1 وASTM D256 وISO 180 وASTM D7136 ومجموعة واسعة من المعايير الإضافية. بفضل البناء المتين وقياس الطاقة الدقيق والتكامل السلس مع سير عمل المختبر الأوسع، صُمّمت أجهزة Vector لاختبار الصدم لتقديم نتائج متسقة وقابلة للتكرار في كل ظرف اختبار.
